Produtos / Ancoragens / Fixações metálicas / TH / THA

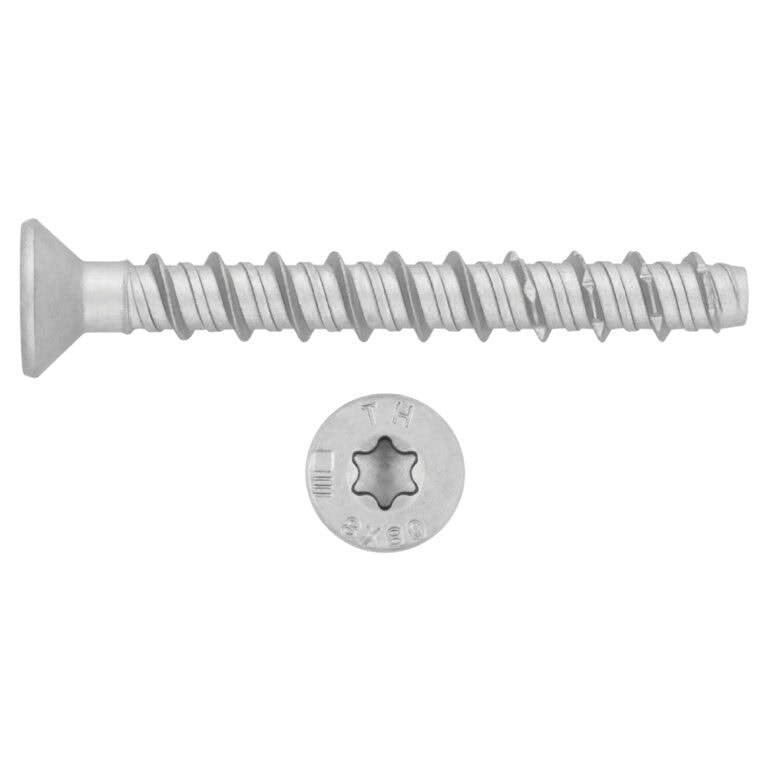

Parafuso de fixação direta para betão com cabeça escareada THA

Parafuso de fixação direta com cabeça escareada. Para cargas elevadas em betão fissurado e não fissurado. Amovível e reutilizável. Homologado ETE Opt.1, em aço revestido ATLANTIS C3-H.

Aprovações e certificados

CÓDIGO	Ø BROCA X LARGURA	Nº FENDA	ESPESSURA MÁX. AFIXAR (mm)	Uds Caixa	Uds. Masterbox	EAN
THA05040	Ø5 x 40	TX25	5	100	2.400	8423533844859
	t_fix- Espessura máx. a fixar5 SW - Chave para instalaçãoTX25 d_f - Ø Elemento a fixar8 T_ins - Par de aperto (Nm)8 h_nom - Profundidade min. de instalação35 h₁ - Profundidade min. do furo45 d₀ - Ø Broca5 h_min- Espessura min. do material base80
THA05060	Ø5 x 60	TX25	15	100	1.200	8423533844866
	t_fix- Espessura máx. a fixar15 SW - Chave para instalaçãoTX25 d_f - Ø Elemento a fixar8 T_ins - Par de aperto (Nm)8 h_nom - Profundidade min. de instalação45 h₁ - Profundidade min. do furo55 d₀ - Ø Broca5 h_min- Espessura min. do material base80
THA05080	Ø5 x 80	TX25	35	50	800	8423533844873
	t_fix- Espessura máx. a fixar35 SW - Chave para instalaçãoTX25 d_f - Ø Elemento a fixar8 T_ins - Par de aperto (Nm)8 h_nom - Profundidade min. de instalação45 h₁ - Profundidade min. do furo55 d₀ - Ø Broca5 h_min- Espessura min. do material base80
THA05100	Ø5 x 100	TX25	55	50	800	8423533844880
	t_fix- Espessura máx. a fixar55 SW - Chave para instalaçãoTX25 d_f - Ø Elemento a fixar8 T_ins - Par de aperto (Nm)8 h_nom - Profundidade min. de instalação45 h₁ - Profundidade min. do furo55 d₀ - Ø Broca5 h_min- Espessura min. do material base80
THA06045	Ø6 x 45	TX30	10	100	1.600	8423533844897
	t_fix- Espessura máx. a fixar10 SW - Chave para instalaçãoTX30 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação35 h₁ - Profundidade min. do furo45 d₀ - Ø Broca6 h_min- Espessura min. do material base100
THA06050	Ø6 x 50	TX30	15	100	1.200	8423533844903
	t_fix- Espessura máx. a fixar15 SW - Chave para instalaçãoTX30 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação35 h₁ - Profundidade min. do furo45 d₀ - Ø Broca6 h_min- Espessura min. do material base100
THA06060	Ø6 x 60	TX30	5	100	1.200	8423533844910
	t_fix- Espessura máx. a fixar5 SW - Chave para instalaçãoTX30 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
THA06080	Ø6 x 80	TX30	25	100	600	8423533844927
	t_fix- Espessura máx. a fixar25 SW - Chave para instalaçãoTX30 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
THA06100	Ø6 x 100		45	100	600	8423533907912
	t_fix- Espessura máx. a fixar45 SW - Chave para instalaçãoTX30 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
THA06120	Ø6 x 120	TX30	65	100	400	8423533844934
	t_fix- Espessura máx. a fixar65 SW - Chave para instalaçãoTX30 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
THA06140	Ø6 x 140	TX30	85	100	600	8423533844941
	t_fix- Espessura máx. a fixar85 SW - Chave para instalaçãoTX30 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
THA08060	Ø8 x 60	TX45	10	50	200	8423533844958
	t_fix- Espessura máx. a fixar10 SW - Chave para instalaçãoTX45 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo60 d₀ - Ø Broca8 h_min- Espessura min. do material base100
THA08080	Ø8 x 80	TX45	15	25	400	8423533844965
	t_fix- Espessura máx. a fixar15 SW - Chave para instalaçãoTX45 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
THA08100	Ø8 x 100	TX45	35	25	400	8423533844972
	t_fix- Espessura máx. a fixar35 SW - Chave para instalaçãoTX45 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
THA08120	Ø8 x 120	TX45	55	25	400	8423533844989
	t_fix- Espessura máx. a fixar55 SW - Chave para instalaçãoTX45 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
THA10100	Ø10 x 100	TX50	15	25	300	8423533844996
	t_fix- Espessura máx. a fixar15 SW - Chave para instalaçãoTX50 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)30 h_nom - Profundidade min. de instalação85 h₁ - Profundidade min. do furo95 d₀ - Ø Broca10 h_min- Espessura min. do material base135
THA10120	Ø10 x 120	TX50	35	25	200	8423533845009
	t_fix- Espessura máx. a fixar35 SW - Chave para instalaçãoTX50 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)30 h_nom - Profundidade min. de instalação85 h₁ - Profundidade min. do furo95 d₀ - Ø Broca10 h_min- Espessura min. do material base135

Anclaje metálico para hormigón con cabeza avellanada. Indicado para aplicaciones en hormigón fisurado y no fisurado. Está fabricado en acero al carbono estampado de alta resistencia, con un recubrimiento ATLANTIS C3-H que le confiere una mayor protección contra la corrosión en atmósferas de categoría C3, acorde a la norma ISO 9223. Este tipo de anclaje funciona por interferencia mecánica entre la rosca y el material base, lo que genera una baja carga sobre el hormigón, permitiendo una distancia mínima entre los anclajes y el borde del elemento de hormigón. Además, se trata de un tipo de anclaje desmontable, perfecto para aplicaciones temporales o que deban ajustarse, como barandillas, estructuras de acero, canales, maquinaria, calderas, señales o asientos, entre otras. Cuentan con un cuidado diseño que incluye una rosca doble patentada, diseñada para incrustarse profundamente en el hormigón y garantizar las máximas cargas. Además, su punta está templada para garantizar una mayor dureza, durabilidad y facilidad durante la instalación. Para garantizar su seguridad, estos tornillos para hormigón han sido homologados acorde a los más altos estándares de calidad según las normas ETA 20/0046 y ETA 20/0494. Además cuentan con homologación de resistencia a fuego R30-R120 en hormigón y homologación sísmica C1&C2. INDEX A PERFECT FIXING dispone de una amplia gama de medidas de esta fijación, desde Ø5 x 40 mm hasta Ø10 x 120 mm. Además, también dispone de 9 modelos de cabezas diferentes.

Aplicações estruturais
Toldos temporários ou sinalização
Assentos no estádio
Madeira para estruturas de betão
Grades e vedações
Estantes e estantes
Vigas e pilares estruturais

THA

ETA_THE_Part6_es_rev1.pdf

Vídeo

DoP_THE_es_rev6.pdf

produtos relacionados

B-HDS

Broca SDS-Plus. Alta qualidade. Broca SDS-Plus de alta qualidade

THE

Parafuso de fixação direta em betão con revestimento ATLANTIS C3-H. Homologação ATE Opção 1. Homologação ATE Opção 1. Cabeça hexagonal

TFE

Parafuso de fixação direta em betão con zincado. Homologação ATE Opção 1. Cabeça hexagonal

THT

Parafuso de fixação direta em betão con revestimento ATLANTIS C3-H. Homologação ATE Opção 1. Homologação ATE Opção 1. Cabeça boleada baixa

THP

Parafuso de fixação direta em betão con revestimento ATLANTIS C3-H. Homologação ATE Opção 1. Homologação ATE Opção 1. Cabeça boleada

TFS

Parafuso de fixação direta em betão con zincado. Homologação ATE Opção 1. Perno roscado
