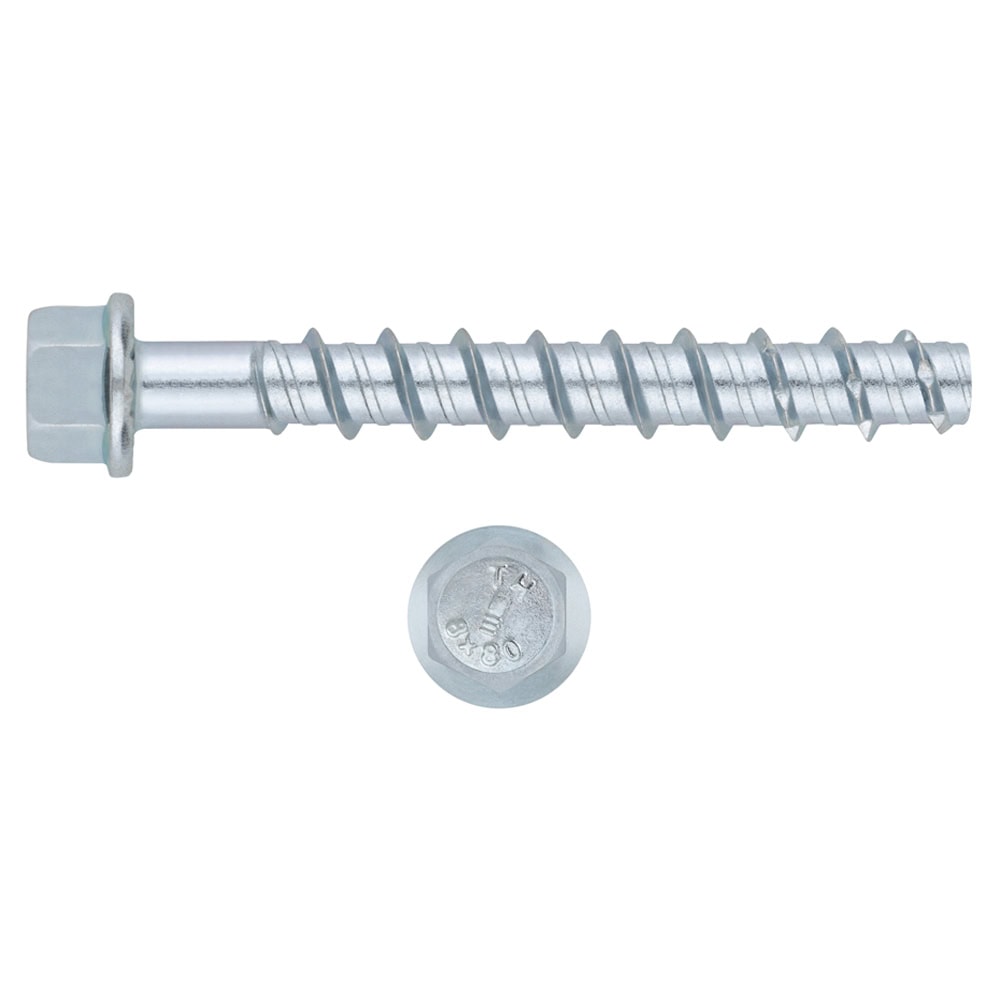

Parafuso de fixação direta para betão com cabeça hexagonal TFE

Parafuso de fixação direta com cabeça hexagonal para betão fissurado e não fissurado. Concebido para a fixação de elementos com cargas elevadas. Removível e reutilizável. Homologado ETE Opt.1. Fabricado em aço zincado.

Aprovações e certificados

CÓDIGO	Ø BROCA X LARGURA	Nº FENDA	ESPESSURA MÁX. AFIXAR (mm)	Uds Caixa	Uds. Masterbox	EAN
TFE05040	Ø5 x 40	8	5	100	2.400	8423533845245

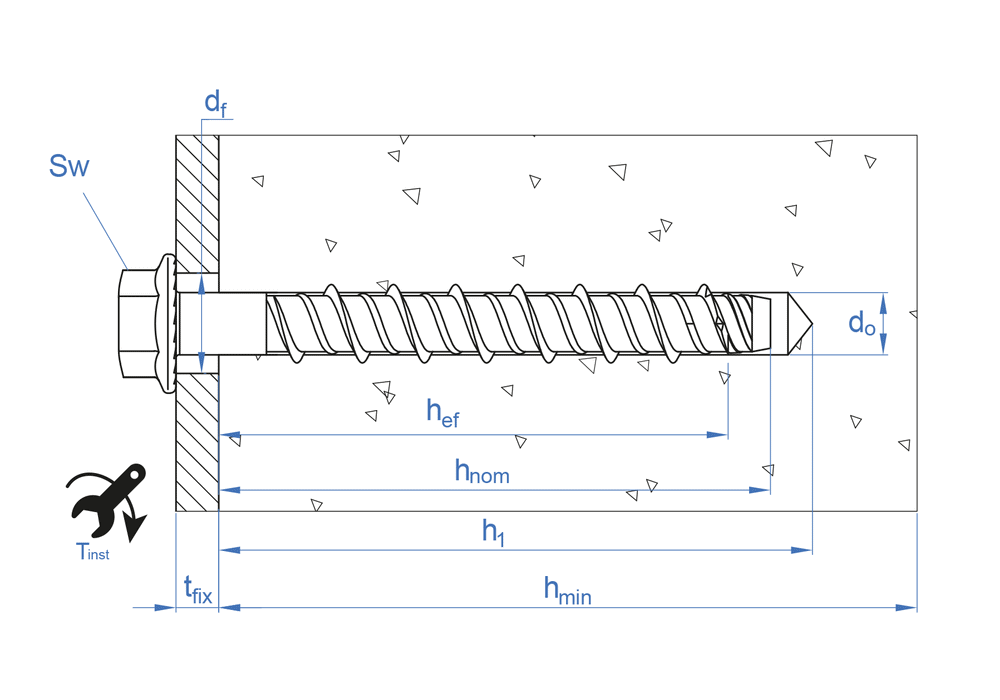

	t_fix- Espessura máx. a fixar5 SW - Chave para instalação8 d_f - Ø Elemento a fixar8 T_ins - Par de aperto (Nm)8 h_nom - Profundidade min. de instalação35 h₁ - Profundidade min. do furo45 d₀ - Ø Broca5 h_min- Espessura min. do material base80
TFE05050	Ø5 x 50	8	5	100	1.600	8423533845252
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação8 d_f - Ø Elemento a fixar8 T_ins - Par de aperto (Nm)8 h_nom - Profundidade min. de instalação45 h₁ - Profundidade min. do furo55 d₀ - Ø Broca5 h_min- Espessura min. do material base80
TFE05060	Ø5 x 60	8	15	100	1.600	8423533845269
	t_fix- Espessura máx. a fixar15 SW - Chave para instalação8 d_f - Ø Elemento a fixar8 T_ins - Par de aperto (Nm)8 h_nom - Profundidade min. de instalação45 h₁ - Profundidade min. do furo55 d₀ - Ø Broca5 h_min- Espessura min. do material base80
TFE05080	Ø5 x 80	8	35	50	800	8423533845276
	t_fix- Espessura máx. a fixar35 SW - Chave para instalação8 d_f - Ø Elemento a fixar8 T_ins - Par de aperto (Nm)8 h_nom - Profundidade min. de instalação45 h₁ - Profundidade min. do furo55 d₀ - Ø Broca5 h_min- Espessura min. do material base80
TFE05100	Ø5 x 100	8	55	50	800	8423533845283
	t_fix- Espessura máx. a fixar55 SW - Chave para instalação8 d_f - Ø Elemento a fixar8 T_ins - Par de aperto (Nm)8 h_nom - Profundidade min. de instalação45 h₁ - Profundidade min. do furo55 d₀ - Ø Broca5 h_min- Espessura min. do material base80
TFE06040	Ø6 x 40	10	5	100	1.600	8423533845290
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação10 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação35 h₁ - Profundidade min. do furo45 d₀ - Ø Broca6 h_min- Espessura min. do material base100
TFE06050	Ø6 x 50	10	15	100	1.200	8423533845306
	t_fix- Espessura máx. a fixar15 SW - Chave para instalação10 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação35 h₁ - Profundidade min. do furo45 d₀ - Ø Broca6 h_min- Espessura min. do material base100
TFE06060	Ø6 x 60	10	5	100	1.200	8423533845313
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação10 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
TFE06070	Ø6 x 70	10	15	50	600	8423533845320
	t_fix- Espessura máx. a fixar15 SW - Chave para instalação10 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
TFE06080	Ø6 x 80	10	25	50	800	8423533845337
	t_fix- Espessura máx. a fixar25 SW - Chave para instalação10 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
TFE06100	Ø6 x 100	10	45	25	400	8423533845344
	t_fix- Espessura máx. a fixar45 SW - Chave para instalação10 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
TFE06120	Ø6 x 120	10	65	25	400	8423533845351
	t_fix- Espessura máx. a fixar65 SW - Chave para instalação10 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)10 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca6 h_min- Espessura min. do material base100
TFE08055	Ø8 x 55	13	5	50	600	8423533845368
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação13 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo60 d₀ - Ø Broca8 h_min- Espessura min. do material base100
TFE08060	Ø8 x 60	13	10	50	600	8423533845375
	t_fix- Espessura máx. a fixar10 SW - Chave para instalação13 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo60 d₀ - Ø Broca8 h_min- Espessura min. do material base100
TFE08070	Ø8 x 70	13	5	50	200	8423533845382
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação13 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
TFE08080	Ø8 x 80	13	15	25	400	8423533845399
	t_fix- Espessura máx. a fixar15 SW - Chave para instalação13 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
TFE08090	Ø8 x 90	13	25	25	400	8423533845405
	t_fix- Espessura máx. a fixar25 SW - Chave para instalação13 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
TFE08100	Ø8 x 100	13	35	25	400	8423533845412
	t_fix- Espessura máx. a fixar35 SW - Chave para instalação13 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
TFE08110	Ø8 x 110	13	45	25	400	8423533845429
	t_fix- Espessura máx. a fixar45 SW - Chave para instalação13 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
TFE08120	Ø8 x 120	13	55	25	400	8423533845436
	t_fix- Espessura máx. a fixar55 SW - Chave para instalação13 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
TFE08140	Ø8 x 140	13	75	25	300	8423533845443
	t_fix- Espessura máx. a fixar75 SW - Chave para instalação13 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)20 h_nom - Profundidade min. de instalação65 h₁ - Profundidade min. do furo75 d₀ - Ø Broca8 h_min- Espessura min. do material base100
TFE10060	Ø10 x 60	15	5	50	200	8423533845450
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação15 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)30 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca10 h_min- Espessura min. do material base100
TFE10070	Ø10 x 70	15	15	50	200	8423533845467
	t_fix- Espessura máx. a fixar15 SW - Chave para instalação15 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)30 h_nom - Profundidade min. de instalação55 h₁ - Profundidade min. do furo65 d₀ - Ø Broca10 h_min- Espessura min. do material base100
TFE10080	Ø10 x 80	15	25	50	300	8423533845474
	t_fix- Espessura máx. a fixar25 SW - Chave para instalação15 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)30 h_nom - Profundidade min. de instalação75 h₁ - Profundidade min. do furo85 d₀ - Ø Broca10 h_min- Espessura min. do material base120
TFE10090	Ø10 x 90	15	5	25	300	8423533845481
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação15 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)30 h_nom - Profundidade min. de instalação85 h₁ - Profundidade min. do furo95 d₀ - Ø Broca10 h_min- Espessura min. do material base135
TFE10100	Ø10 x 100	15	15	25	300	8423533479068
	t_fix- Espessura máx. a fixar15 SW - Chave para instalação15 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)30 h_nom - Profundidade min. de instalação85 h₁ - Profundidade min. do furo95 d₀ - Ø Broca10 h_min- Espessura min. do material base135
TFE10120	Ø10 x 120	15	35	25	200	8423533845504
	t_fix- Espessura máx. a fixar35 SW - Chave para instalação15 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)30 h_nom - Profundidade min. de instalação85 h₁ - Profundidade min. do furo95 d₀ - Ø Broca10 h_min- Espessura min. do material base135
TFE10140	Ø10 x 140	15	55	25	100	8423533845511
	t_fix- Espessura máx. a fixar55 SW - Chave para instalação15 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)30 h_nom - Profundidade min. de instalação85 h₁ - Profundidade min. do furo95 d₀ - Ø Broca10 h_min- Espessura min. do material base135
TFE12080	Ø12 x 80	18	5	25	100	8423533845528
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação18 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)50 h_nom - Profundidade min. de instalação75 h₁ - Profundidade min. do furo90 d₀ - Ø Broca12 h_min- Espessura min. do material base120
TFE12090	Ø12 x 90	18	15	25	100	8423533845535
	t_fix- Espessura máx. a fixar15 SW - Chave para instalação18 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)50 h_nom - Profundidade min. de instalação75 h₁ - Profundidade min. do furo90 d₀ - Ø Broca12 h_min- Espessura min. do material base120
TFE12110	Ø12 x 110	18	5	25	100	8423533845542
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação18 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)50 h_nom - Profundidade min. de instalação105 h₁ - Profundidade min. do furo120 d₀ - Ø Broca12 h_min- Espessura min. do material base170
TFE12130	Ø12 x 130	18	25	25	150	8423533845559
	t_fix- Espessura máx. a fixar25 SW - Chave para instalação18 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)50 h_nom - Profundidade min. de instalação105 h₁ - Profundidade min. do furo120 d₀ - Ø Broca12 h_min- Espessura min. do material base170
TFE12150	Ø12 x 150	18	45	25	100	8423533479075
	t_fix- Espessura máx. a fixar45 SW - Chave para instalação18 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)50 h_nom - Profundidade min. de instalação105 h₁ - Profundidade min. do furo120 d₀ - Ø Broca12 h_min- Espessura min. do material base170
TFE14080	Ø14 x 80	21	5	25	150	8423533845573
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação21 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)70 h_nom - Profundidade min. de instalação75 h₁ - Profundidade min. do furo90 d₀ - Ø Broca14 h_min- Espessura min. do material base120
TFE14100	Ø14 x 100	21	25	25	150	8423533845580
	t_fix- Espessura máx. a fixar25 SW - Chave para instalação21 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)70 h_nom - Profundidade min. de instalação75 h₁ - Profundidade min. do furo90 d₀ - Ø Broca14 h_min- Espessura min. do material base120
TFE14120	Ø14 x 120	21	5	25	100	8423533845597
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação21 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)70 h_nom - Profundidade min. de instalação115 h₁ - Profundidade min. do furo130 d₀ - Ø Broca14 h_min- Espessura min. do material base185
TFE14130	Ø14 x 130	21	15	25	100	8423533845603
	t_fix- Espessura máx. a fixar15 SW - Chave para instalação21 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)70 h_nom - Profundidade min. de instalação115 h₁ - Profundidade min. do furo130 d₀ - Ø Broca14 h_min- Espessura min. do material base185
TFE14140	Ø14 x 140	21	25	25	100	8423533845610
	t_fix- Espessura máx. a fixar25 SW - Chave para instalação21 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)70 h_nom - Profundidade min. de instalação115 h₁ - Profundidade min. do furo130 d₀ - Ø Broca14 h_min- Espessura min. do material base185
TFE14160	Ø14 x 160	21	45	25	50	8423533845627
	t_fix- Espessura máx. a fixar45 SW - Chave para instalação21 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)70 h_nom - Profundidade min. de instalação115 h₁ - Profundidade min. do furo130 d₀ - Ø Broca14 h_min- Espessura min. do material base185
TFE16100	Ø16 x 100		20	25	100	8423533864680
	t_fix- Espessura máx. a fixar20 SW - Chave para instalação24 d_f - Ø Elemento a fixar20 T_ins - Par de aperto (Nm)80 h_nom - Profundidade min. de instalação80 h₁ - Profundidade min. do furo100 d₀ - Ø Broca16 h_min- Espessura min. do material base115
TFE16150	Ø16 x 150		30	25	75	8423533864697
	t_fix- Espessura máx. a fixar30 SW - Chave para instalação24 d_f - Ø Elemento a fixar20 T_ins - Par de aperto (Nm)80 h_nom - Profundidade min. de instalação120 h₁ - Profundidade min. do furo140 d₀ - Ø Broca16 h_min- Espessura min. do material base185
TFE18100	Ø18 x 100	24	10	20	80	8423533845634
	t_fix- Espessura máx. a fixar10 SW - Chave para instalação24 d_f - Ø Elemento a fixar22 T_ins - Par de aperto (Nm)90 h_nom - Profundidade min. de instalação90 h₁ - Profundidade min. do furo110 d₀ - Ø Broca18 h_min- Espessura min. do material base140
TFE18130	Ø18 x 130	24	40	20	40	8423533845641
	t_fix- Espessura máx. a fixar40 SW - Chave para instalação24 d_f - Ø Elemento a fixar22 T_ins - Par de aperto (Nm)90 h_nom - Profundidade min. de instalação90 h₁ - Profundidade min. do furo110 d₀ - Ø Broca18 h_min- Espessura min. do material base140
TFE18160	Ø18 x 160	24	20	15	30	8423533845658
	t_fix- Espessura máx. a fixar20 SW - Chave para instalação24 d_f - Ø Elemento a fixar22 T_ins - Par de aperto (Nm)90 h_nom - Profundidade min. de instalação140 h₁ - Profundidade min. do furo160 d₀ - Ø Broca18 h_min- Espessura min. do material base225
TFE18180	Ø18 x 180	24	40	15	30	8423533845665
	t_fix- Espessura máx. a fixar40 SW - Chave para instalação24 d_f - Ø Elemento a fixar22 T_ins - Par de aperto (Nm)90 h_nom - Profundidade min. de instalação140 h₁ - Profundidade min. do furo160 d₀ - Ø Broca18 h_min- Espessura min. do material base225
TFE18200	Ø18 x 200	24	60	10	20	8423533845672
	t_fix- Espessura máx. a fixar60 SW - Chave para instalação24 d_f - Ø Elemento a fixar22 T_ins - Par de aperto (Nm)90 h_nom - Profundidade min. de instalação140 h₁ - Profundidade min. do furo160 d₀ - Ø Broca18 h_min- Espessura min. do material base225

Adequadas como ancoragens auxiliares e temporárias, não fixas, para trabalhos onde é necessário o acesso e posicionamento com cordas, tanto em trabalhos verticais como em equipamentos de canyoning e escalada, salvamento, etc… É aconselhável utilizar as de diâmetro igual ou superior a 8 mm. Devido à sua versatilidade em diferentes tipos de suporte e instalação e à vantagem da sua remoção quando o trabalho estiver concluído. Desta forma, tem um menor impacto ambiental, não se deixa nada na rocha e não se deixa nada no meio natural. Recomendações de acordo com a norma UNE EN:959 2021.

Aplicações estruturais
Toldos temporários ou sinalização
Assentos no estádio
Madeira para estruturas de betão
Grades e vedações
Estantes e estantes
Vigas e pilares estruturais

TFE
