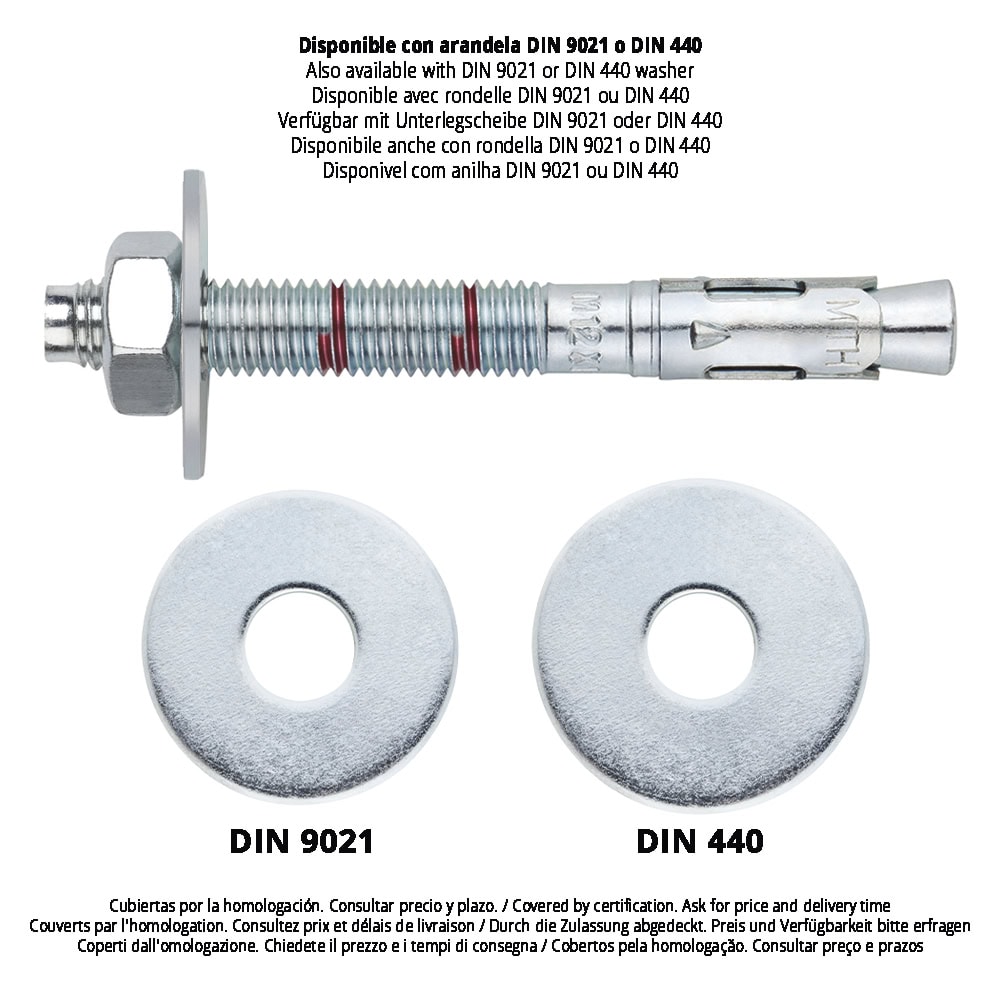

Bucha metálica segmentada zincada MTH

Bucha de expansão segmentada para fixação de elementos de grande capacidade de carga em betão não fissurado. Instalação por binário controlado. Aprovado Opt. 7 para aplicações estruturais. Eixo e clipes em aço zincado.

Aprovações e certificados

+ info

CÓDIGO	MEDIDA	ESPESSURA MÁX. AFIXAR (mm)	ESPESSURA MIN. DO MATERIAL BASE	LETRA EIXO (LONGITUDE)	Uds Caixa	Uds. Masterbox	EAN
AH06060	M6 x 60 Ø6	2	100	B	200	1.200	8423533574909
	t_fix- Espessura máx. a fixar2 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento60
AH06070	M6 x 70 Ø6	12	100	C	200	1.200	8423533574916
	t_fix- Espessura máx. a fixar12 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento70
AH06080	M6 x 80 Ø6	22	100	D	200	1.200	8423533574923
	t_fix- Espessura máx. a fixar22 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento80
AH06090	M6 x 90 Ø6	32	100	E	200	1.200	8423533574930
	t_fix- Espessura máx. a fixar32 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento90
AH06100	M6 x 100 Ø6	42	100	E	200	800	8423533574947
	t_fix- Espessura máx. a fixar42 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento100
AH06110	M6 x 110 Ø6	52	100	F	200	800	8423533574954
	t_fix- Espessura máx. a fixar52 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento110
AH06120	M6 x 120 Ø6	62	100	G	100	600	8423533574961
	t_fix- Espessura máx. a fixar62 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento120
AH06130	M6 x 130 Ø6	72	100	H	100	600	8423533574978
	t_fix- Espessura máx. a fixar72 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento130
AH06140	M6 x 140 Ø6	82	100	I	100	400	8423533574985
	t_fix- Espessura máx. a fixar82 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento140
AH06150	M6 x 150 Ø6	92	100	I	100	400	8423533574992
	t_fix- Espessura máx. a fixar92 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento150
AH06160	M6 x 160 Ø6	102	100	J	100	400	8423533575005
	t_fix- Espessura máx. a fixar102 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento160
AH06170	M6 x 170 Ø6	112	100	K	100	400	8423533575012
	t_fix- Espessura máx. a fixar112 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento170
AH06180	M6 x 180 Ø6	122	100	L	100	200	8423533575029
	t_fix- Espessura máx. a fixar122 SW - Chave para instalação10 d_f - Ø Elemento a fixar7 T_ins - Par de aperto (Nm)7 h_ef - Profundidade efetiva40 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo55 d₀ - Ø Broca6 h_min- Espessura min. do material base100 L - Comprimento180
AH08060	M8 x 60 Ø8	3	100	B	100	600	8423533684912
	t_fix- Espessura máx. a fixar3 SW - Chave para instalação13 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)20 h_ef - Profundidade efetiva35 h_nom - Profundidade min. de instalação50 h₁ - Profundidade min. do furo50 d₀ - Ø Broca8 h_min- Espessura min. do material base100 L - Comprimento60
AH08075	M8 x 75 Ø8	5	100	C	100	600	8423533575036
	t_fix- Espessura máx. a fixar5 SW - Chave para instalação13 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)20 h_ef - Profundidade efetiva48 h_nom - Profundidade min. de instalação60 h₁ - Profundidade min. do furo65 d₀ - Ø Broca8 h_min- Espessura min. do material base100 L - Comprimento75
AH08090	M8 x 90 Ø8	20	100	E	100	600	8423533575043
	t_fix- Espessura máx. a fixar20 SW - Chave para instalação13 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)20 h_ef - Profundidade efetiva48 h_nom - Profundidade min. de instalação60 h₁ - Profundidade min. do furo65 d₀ - Ø Broca8 h_min- Espessura min. do material base100 L - Comprimento90
AH08100	M8 x 100 Ø8	30	100	E	100	400	8423533749956
	t_fix- Espessura máx. a fixar30 SW - Chave para instalação13 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)20 h_ef - Profundidade efetiva48 h_nom - Profundidade min. de instalação60 h₁ - Profundidade min. do furo65 d₀ - Ø Broca8 h_min- Espessura min. do material base100 L - Comprimento100
AH08115	M8 x 115 Ø8	45	100	G	100	400	8423533575050
	t_fix- Espessura máx. a fixar45 SW - Chave para instalação13 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)20 h_ef - Profundidade efetiva48 h_nom - Profundidade min. de instalação60 h₁ - Profundidade min. do furo65 d₀ - Ø Broca8 h_min- Espessura min. do material base100 L - Comprimento115
AH08120	M8 x 120 Ø8	50	100	G	100	400	8423533041661
	t_fix- Espessura máx. a fixar50 SW - Chave para instalação13 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)20 h_ef - Profundidade efetiva48 h_nom - Profundidade min. de instalação60 h₁ - Profundidade min. do furo65 d₀ - Ø Broca8 h_min- Espessura min. do material base100 L - Comprimento120
AH08130	M8 x 130 Ø8	60	100	H	100	400	8423533575067
	t_fix- Espessura máx. a fixar60 SW - Chave para instalação13 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)20 h_ef - Profundidade efetiva48 h_nom - Profundidade min. de instalação60 h₁ - Profundidade min. do furo65 d₀ - Ø Broca8 h_min- Espessura min. do material base100 L - Comprimento130
AH08155	M8 x 155 Ø8	85	100	J	100	200	8423533575074
	t_fix- Espessura máx. a fixar85 SW - Chave para instalação13 d_f - Ø Elemento a fixar9 T_ins - Par de aperto (Nm)20 h_ef - Profundidade efetiva48 h_nom - Profundidade min. de instalação60 h₁ - Profundidade min. do furo65 d₀ - Ø Broca8 h_min- Espessura min. do material base100 L - Comprimento155
AH10070	M10 x 70 Ø10	3	100	C	100	400	8423533684714
	t_fix- Espessura máx. a fixar3 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva42 h_nom - Profundidade min. de instalação54 h₁ - Profundidade min. do furo60 d₀ - Ø Broca10 h_min- Espessura min. do material base100 L - Comprimento70
AH10080	M10 x 80 Ø10	13	100	D	100	400	8423533702166
	t_fix- Espessura máx. a fixar13 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva42 h_nom - Profundidade min. de instalação54 h₁ - Profundidade min. do furo60 d₀ - Ø Broca10 h_min- Espessura min. do material base100 L - Comprimento80
AH10090	M10 x 90 Ø10	10	110	E	100	400	8423533575081
	t_fix- Espessura máx. a fixar10 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva55 h_nom - Profundidade min. de instalação67 h₁ - Profundidade min. do furo75 d₀ - Ø Broca10 h_min- Espessura min. do material base110 L - Comprimento90
AH10100	M10 x 100 Ø10	20	110	E	100	400	8423533702173
	t_fix- Espessura máx. a fixar20 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva55 h_nom - Profundidade min. de instalação67 h₁ - Profundidade min. do furo75 d₀ - Ø Broca10 h_min- Espessura min. do material base110 L - Comprimento100
AH10120	M10 x 120 Ø10	40	110	G	50	300	8423533575098
	t_fix- Espessura máx. a fixar40 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva55 h_nom - Profundidade min. de instalação67 h₁ - Profundidade min. do furo75 d₀ - Ø Broca10 h_min- Espessura min. do material base110 L - Comprimento120
AH10140	M10 x 140 Ø10	60	110	H	50	200	8423533041760
	t_fix- Espessura máx. a fixar60 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva55 h_nom - Profundidade min. de instalação67 h₁ - Profundidade min. do furo75 d₀ - Ø Broca10 h_min- Espessura min. do material base110 L - Comprimento140
AH10150	M10 x 150 Ø10	70	110	I	50	200	8423533575104
	t_fix- Espessura máx. a fixar70 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva55 h_nom - Profundidade min. de instalação67 h₁ - Profundidade min. do furo75 d₀ - Ø Broca10 h_min- Espessura min. do material base110 L - Comprimento150
AH10160	M10 x 160 Ø10	80	110	J	50	200	8423533041821
	t_fix- Espessura máx. a fixar80 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva55 h_nom - Profundidade min. de instalação67 h₁ - Profundidade min. do furo75 d₀ - Ø Broca10 h_min- Espessura min. do material base110 L - Comprimento160
AH10170	M10 x 170 Ø10	90	110	K	50	200	8423533575111
	t_fix- Espessura máx. a fixar90 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva55 h_nom - Profundidade min. de instalação67 h₁ - Profundidade min. do furo75 d₀ - Ø Broca10 h_min- Espessura min. do material base110 L - Comprimento170
AH10210	M10 x 210 Ø10	130	110	N	50	150	8423533684929
	t_fix- Espessura máx. a fixar130 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva55 h_nom - Profundidade min. de instalação67 h₁ - Profundidade min. do furo75 d₀ - Ø Broca10 h_min- Espessura min. do material base110 L - Comprimento210
AH10230	M10 x 230 Ø10	150	110	P	50	100	8423533684936
	t_fix- Espessura máx. a fixar150 SW - Chave para instalação17 d_f - Ø Elemento a fixar12 T_ins - Par de aperto (Nm)35 h_ef - Profundidade efetiva55 h_nom - Profundidade min. de instalação67 h₁ - Profundidade min. do furo75 d₀ - Ø Broca10 h_min- Espessura min. do material base110 L - Comprimento230
AH12090	M12 x 90 Ø12	13	100	E	50	200	8423533684943
	t_fix- Espessura máx. a fixar13 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva50 h_nom - Profundidade min. de instalação60 h₁ - Profundidade min. do furo70 d₀ - Ø Broca12 h_min- Espessura min. do material base100 L - Comprimento90
AH12100	M12 x 100 Ø12	8	130	E	50	200	8423533702197
	t_fix- Espessura máx. a fixar8 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento100
AH12110	M12 x 110 Ø12	18	130	F	50	200	8423533575128
	t_fix- Espessura máx. a fixar18 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento110
AH12120	M12 x 120 Ø12	28	130	G	50	200	8423533702203
	t_fix- Espessura máx. a fixar28 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento120
AH12130	M12 x 130 Ø12	38	130	H	50	200	8423533749994
	t_fix- Espessura máx. a fixar38 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento130
AH12140	M12 x 140 Ø12	48	130	H	50	200	8423533575135
	t_fix- Espessura máx. a fixar48 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento140
AH12160	M12 x 160 Ø12	68	130	J	50	100	8423533575142
	t_fix- Espessura máx. a fixar68 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento160
AH12180	M12 x 180 Ø12	88	130	L	50	150	8423533575159
	t_fix- Espessura máx. a fixar88 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento180
AH12200	M12 x 200 Ø12	108	130	M	50	100	8423533743374
	t_fix- Espessura máx. a fixar108 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento200
AH12220	M12 x 220 Ø12	128	130	O	50	100	8423533684950
	t_fix- Espessura máx. a fixar128 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento220
AH12250	M12 x 250 Ø12	158	130	Q	25	50	8423533684967
	t_fix- Espessura máx. a fixar158 SW - Chave para instalação19 d_f - Ø Elemento a fixar14 T_ins - Par de aperto (Nm)60 h_ef - Profundidade efetiva65 h_nom - Profundidade min. de instalação77 h₁ - Profundidade min. do furo85 d₀ - Ø Broca12 h_min- Espessura min. do material base130 L - Comprimento250
AH14120	M14 x 120 Ø14	12	150	G	25	100	8423533575166
	t_fix- Espessura máx. a fixar12 SW - Chave para instalação22 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)90 h_ef - Profundidade efetiva75 h_nom - Profundidade min. de instalação91 h₁ - Profundidade min. do furo100 d₀ - Ø Broca14 h_min- Espessura min. do material base150 L - Comprimento120
AH14145	M14 x 145 Ø14	37	150	I	25	100	8423533575173
	t_fix- Espessura máx. a fixar37 SW - Chave para instalação22 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)90 h_ef - Profundidade efetiva75 h_nom - Profundidade min. de instalação91 h₁ - Profundidade min. do furo100 d₀ - Ø Broca14 h_min- Espessura min. do material base150 L - Comprimento145
AH14170	M14 x 170 Ø14	62	150	K	25	100	8423533575180
	t_fix- Espessura máx. a fixar62 SW - Chave para instalação22 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)90 h_ef - Profundidade efetiva75 h_nom - Profundidade min. de instalação91 h₁ - Profundidade min. do furo100 d₀ - Ø Broca14 h_min- Espessura min. do material base150 L - Comprimento170
AH14220	M14 x 220 Ø14	112	150	O	25	75	8423533684974
	t_fix- Espessura máx. a fixar112 SW - Chave para instalação22 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)90 h_ef - Profundidade efetiva75 h_nom - Profundidade min. de instalação91 h₁ - Profundidade min. do furo100 d₀ - Ø Broca14 h_min- Espessura min. do material base150 L - Comprimento220
AH14250	M14 x 250 Ø14	142	150	Q	25	50	8423533684981
	t_fix- Espessura máx. a fixar142 SW - Chave para instalação22 d_f - Ø Elemento a fixar16 T_ins - Par de aperto (Nm)90 h_ef - Profundidade efetiva75 h_nom - Profundidade min. de instalação91 h₁ - Profundidade min. do furo100 d₀ - Ø Broca14 h_min- Espessura min. do material base150 L - Comprimento250
AH16125	M16 x 125 Ø16	3	168	G	25	100	8423533575197
	t_fix- Espessura máx. a fixar3 SW - Chave para instalação24 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)120 h_ef - Profundidade efetiva84 h_nom - Profundidade min. de instalação104 h₁ - Profundidade min. do furo110 d₀ - Ø Broca16 h_min- Espessura min. do material base168 L - Comprimento125
AH16145	M16 x 145 Ø16	23	168	I	25	100	8423533575203
	t_fix- Espessura máx. a fixar23 SW - Chave para instalação24 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)120 h_ef - Profundidade efetiva84 h_nom - Profundidade min. de instalação104 h₁ - Profundidade min. do furo110 d₀ - Ø Broca16 h_min- Espessura min. do material base168 L - Comprimento145
AH16170	M16 x 170 Ø16	48	168	K	25	50	8423533575210
	t_fix- Espessura máx. a fixar48 SW - Chave para instalação24 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)120 h_ef - Profundidade efetiva84 h_nom - Profundidade min. de instalação104 h₁ - Profundidade min. do furo110 d₀ - Ø Broca16 h_min- Espessura min. do material base168 L - Comprimento170
AH16220	M16 x 220 Ø16	98	168	O	25	50	8423533684998
	t_fix- Espessura máx. a fixar98 SW - Chave para instalação24 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)120 h_ef - Profundidade efetiva84 h_nom - Profundidade min. de instalação104 h₁ - Profundidade min. do furo110 d₀ - Ø Broca16 h_min- Espessura min. do material base168 L - Comprimento220
AH16250	M16 x 250 Ø16	128	168	Q	25	50	8423533685001
	t_fix- Espessura máx. a fixar128 SW - Chave para instalação24 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)120 h_ef - Profundidade efetiva84 h_nom - Profundidade min. de instalação104 h₁ - Profundidade min. do furo110 d₀ - Ø Broca16 h_min- Espessura min. do material base168 L - Comprimento250
AH16280	M16 x 280 Ø16	158	168	S	25	50	8423533685018
	t_fix- Espessura máx. a fixar158 SW - Chave para instalação24 d_f - Ø Elemento a fixar18 T_ins - Par de aperto (Nm)120 h_ef - Profundidade efetiva84 h_nom - Profundidade min. de instalação104 h₁ - Profundidade min. do furo110 d₀ - Ø Broca16 h_min- Espessura min. do material base168 L - Comprimento280
AH20170	M20 x 170 Ø20	23	206	K	20	40	8423533575227
	t_fix- Espessura máx. a fixar23 SW - Chave para instalação30 d_f - Ø Elemento a fixar22 T_ins - Par de aperto (Nm)240 h_ef - Profundidade efetiva103 h_nom - Profundidade min. de instalação125 h₁ - Profundidade min. do furo135 d₀ - Ø Broca20 h_min- Espessura min. do material base206 L - Comprimento170
AH20220	M20 x 220 Ø20	73	206	O	20	40	8423533685025
	t_fix- Espessura máx. a fixar73 SW - Chave para instalação30 d_f - Ø Elemento a fixar22 T_ins - Par de aperto (Nm)240 h_ef - Profundidade efetiva103 h_nom - Profundidade min. de instalação125 h₁ - Profundidade min. do furo135 d₀ - Ø Broca20 h_min- Espessura min. do material base206 L - Comprimento220
AH20270	M20 x 270 Ø20	123	206	S	20	40	8423533685032
	t_fix- Espessura máx. a fixar123 SW - Chave para instalação30 d_f - Ø Elemento a fixar22 T_ins - Par de aperto (Nm)240 h_ef - Profundidade efetiva103 h_nom - Profundidade min. de instalação125 h₁ - Profundidade min. do furo135 d₀ - Ø Broca20 h_min- Espessura min. do material base206 L - Comprimento270
