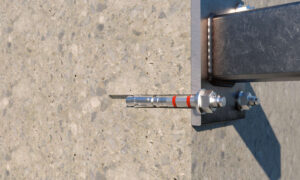

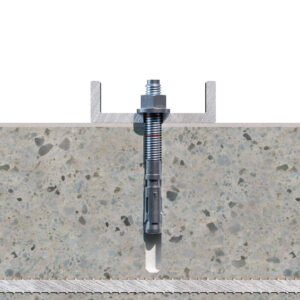

Anclaje macho para hormigón no fisurado MTH-AT

Anclaje para cargas altas en hormigón no fisurado. Anclaje de rosca macho, con expansión por par controlado. Homologado ETE Opt. 7 para aplicaciones estructurales en hormigón no fisurado. Eje y clip fabricados en acero ATLANTIS C4-M.

homologaciones y certificados

+ info

CÓDIGO	Medida	Espesor máx. a fijar (mm)	Letra Eje (longitud)	Uds. Caja	Uds. Masterbox	EAN
AHAT06060	M6 x 60 Ø6	2	B	200	1.200	8423533894908

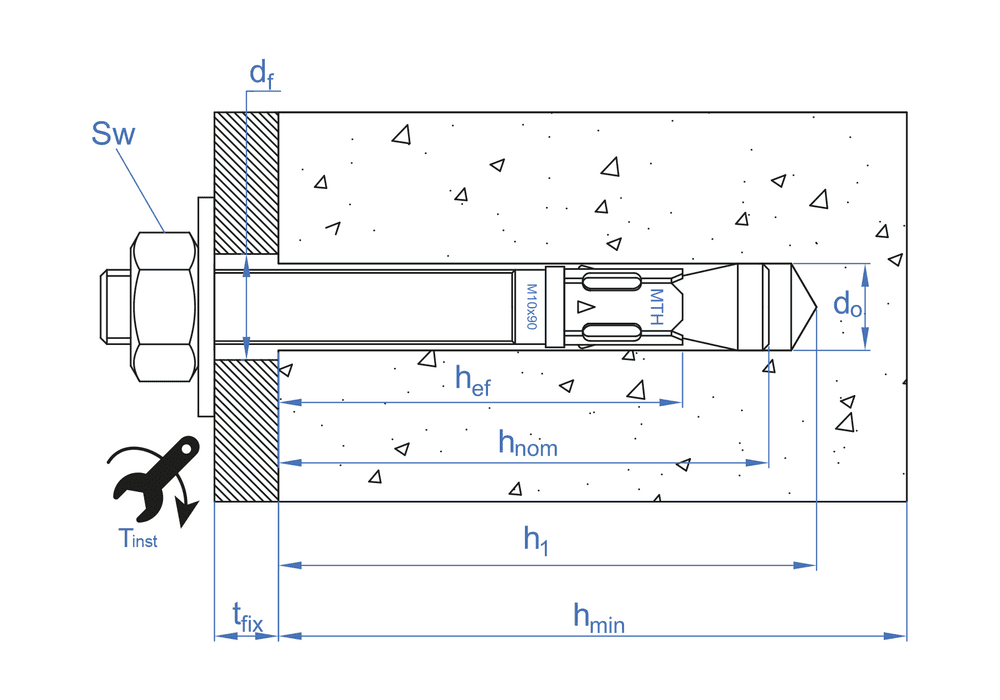

	t_fix- Espesor máx. a fijar2 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud60
AHAT06080	M6 x 80 Ø6	22	D	200	1.200	8423533895523
	t_fix- Espesor máx. a fijar22 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud80
AHAT06100	M6 x 100 Ø6	42	E	200	800	8423533895547
	t_fix- Espesor máx. a fijar42 SW - Llave de instalación10 d_f - Ø Elemento a fijar7 T_ins - Par de apriete (Nm)7 h_ef - Profundidad efectiva40 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro55 d₀ - Ø Broca6 h_min- Espesor mín. material base100 L - Longitud100
AHAT08060	M8 x 60 Ø8	3	B	100	600	8423533895578
	t_fix- Espesor máx. a fijar3 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva35 h_nom - Profundidad mín. del anclaje50 h₁ - Profundidad mín. de taladro50 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud60
AHAT08075	M8 x 75 Ø8	5	C	100	600	8423533895608
	t_fix- Espesor máx. a fijar5 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud75
AHAT08090	M8 x 90 Ø8	20	E	100	600	8423533895622
	t_fix- Espesor máx. a fijar20 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud90
AHAT08115	M8 x 115 Ø8	45	G	100	400	8423533895639
	t_fix- Espesor máx. a fijar45 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud115
AHAT08130	M8 x 130 Ø8	60	H	100	400	8423533895660
	t_fix- Espesor máx. a fijar60 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud130
AHAT08155	M8 x 155 Ø8	85	J	100	200	8423533895912
	t_fix- Espesor máx. a fijar85 SW - Llave de instalación13 d_f - Ø Elemento a fijar9 T_ins - Par de apriete (Nm)20 h_ef - Profundidad efectiva48 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro65 d₀ - Ø Broca8 h_min- Espesor mín. material base100 L - Longitud155
AHAT10070	M10 x 70 Ø10	3	C	100	400	8423533895929
	t_fix- Espesor máx. a fijar3 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva42 h_nom - Profundidad mín. del anclaje54 h₁ - Profundidad mín. de taladro60 d₀ - Ø Broca10 h_min- Espesor mín. material base100 L - Longitud70
AHAT10080	M10 x 80 Ø10	13	D	100	400	8423533895936
	t_fix- Espesor máx. a fijar13 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva42 h_nom - Profundidad mín. del anclaje54 h₁ - Profundidad mín. de taladro60 d₀ - Ø Broca10 h_min- Espesor mín. material base100 L - Longitud80
AHAT10090	M10 x 90 Ø10	10	E	100	400	8423533895943
	t_fix- Espesor máx. a fijar10 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud90
AHAT10100	M10 x 100 Ø10	20	E	100	400	8423533895950
	t_fix- Espesor máx. a fijar20 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud100
AHAT10120	M10 x 120 Ø10	40	G	50	300	8423533895967
	t_fix- Espesor máx. a fijar40 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud120
AHAT10140	M10 x 140 Ø10	60	H	50	200	8423533895974
	t_fix- Espesor máx. a fijar60 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud140
AHAT10150	M10 x 150 Ø10	70	I	50	200	8423533895981
	t_fix- Espesor máx. a fijar70 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud150
AHAT10160	M10 x 160 Ø10	80	J	50	200	8423533895998
	t_fix- Espesor máx. a fijar80 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud160
AHAT10170	M10 x 170 Ø10	90	K	50	200	8423533896001
	t_fix- Espesor máx. a fijar90 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud170
AHAT10210	M10 x 210 Ø10	130	N	50	150	8423533896018
	t_fix- Espesor máx. a fijar130 SW - Llave de instalación17 d_f - Ø Elemento a fijar12 T_ins - Par de apriete (Nm)35 h_ef - Profundidad efectiva55 h_nom - Profundidad mín. del anclaje67 h₁ - Profundidad mín. de taladro75 d₀ - Ø Broca10 h_min- Espesor mín. material base110 L - Longitud210
AHAT12090	M12 x 90 Ø12	13	E	50	200	8423533896025
	t_fix- Espesor máx. a fijar13 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva50 h_nom - Profundidad mín. del anclaje60 h₁ - Profundidad mín. de taladro70 d₀ - Ø Broca12 h_min- Espesor mín. material base100 L - Longitud90
AHAT12100	M12 x 100 Ø12	8	E	50	200	8423533896032
	t_fix- Espesor máx. a fijar8 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud100
AHAT12110	M12 x 110 Ø12	18	F	50	200	8423533896049
	t_fix- Espesor máx. a fijar18 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud110
AHAT12130	M12 x 130 Ø12	38	H	50	200	8423533896056
	t_fix- Espesor máx. a fijar38 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud130
AHAT12140	M12 x 140 Ø12	48	H	50	200	8423533896063
	t_fix- Espesor máx. a fijar48 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud140
AHAT12160	M12 x 160 Ø12	68	J	50	100	8423533896070
	t_fix- Espesor máx. a fijar68 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud160
AHAT12180	M12 x 180 Ø12	88	L	50	150	8423533896094
	t_fix- Espesor máx. a fijar88 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud180
AHAT12200	M12 x 200 Ø12	108	M	50	100	8423533896124
	t_fix- Espesor máx. a fijar108 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud200
AHAT12220	M12 x 220 Ø12	128	O	50	100	8423533896155
	t_fix- Espesor máx. a fijar128 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud220
AHAT12250	M12 x 250 Ø12	158	Q	25	50	8423533896216
	t_fix- Espesor máx. a fijar158 SW - Llave de instalación19 d_f - Ø Elemento a fijar14 T_ins - Par de apriete (Nm)60 h_ef - Profundidad efectiva65 h_nom - Profundidad mín. del anclaje77 h₁ - Profundidad mín. de taladro85 d₀ - Ø Broca12 h_min- Espesor mín. material base130 L - Longitud250
AHAT16125	M16 x 125 Ø16	3	G	25	100	8423533896223
	t_fix- Espesor máx. a fijar3 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud125
AHAT16145	M16 x 145 Ø16	23	I	25	100	8423533896230
	t_fix- Espesor máx. a fijar23 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud145
AHAT16170	M16 x 170 Ø16	48	K	25	50	8423533896896
	t_fix- Espesor máx. a fijar48 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud170
AHAT16220	M16 x 220 Ø16	98	O	25	50	8423533896247
	t_fix- Espesor máx. a fijar98 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud220
AHAT16250	M16 x 250 Ø16	128	Q	25	50	8423533896254
	t_fix- Espesor máx. a fijar128 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud250
AHAT16280	M16 x 280 Ø16	158	S	25	50	8423533896261
	t_fix- Espesor máx. a fijar158 SW - Llave de instalación24 d_f - Ø Elemento a fijar18 T_ins - Par de apriete (Nm)120 h_ef - Profundidad efectiva84 h_nom - Profundidad mín. del anclaje104 h₁ - Profundidad mín. de taladro110 d₀ - Ø Broca16 h_min- Espesor mín. material base168 L - Longitud280
AHAT20170	M20 x 170 Ø20	23	K	20	40	8423533896278
	t_fix- Espesor máx. a fijar23 SW - Llave de instalación30 d_f - Ø Elemento a fijar22 T_ins - Par de apriete (Nm)240 h_ef - Profundidad efectiva103 h_nom - Profundidad mín. del anclaje125 h₁ - Profundidad mín. de taladro135 d₀ - Ø Broca20 h_min- Espesor mín. material base206 L - Longitud170
AHAT20220	M20 x 220 Ø20	73	O	20	40	8423533896285
	t_fix- Espesor máx. a fijar73 SW - Llave de instalación30 d_f - Ø Elemento a fijar22 T_ins - Par de apriete (Nm)240 h_ef - Profundidad efectiva103 h_nom - Profundidad mín. del anclaje125 h₁ - Profundidad mín. de taladro135 d₀ - Ø Broca20 h_min- Espesor mín. material base206 L - Longitud220
AHAT20270	M20 x 270 Ø20	123	S	20	40	8423533896292
	t_fix- Espesor máx. a fijar123 SW - Llave de instalación30 d_f - Ø Elemento a fijar22 T_ins - Par de apriete (Nm)240 h_ef - Profundidad efectiva103 h_nom - Profundidad mín. del anclaje125 h₁ - Profundidad mín. de taladro135 d₀ - Ø Broca20 h_min- Espesor mín. material base206 L - Longitud270

Adecuado para equipamientos de escalada para interiores sin corrosión. Recomendable M12. Recomendaciones son según UNE EN:959 2021.

MTH-AT

FT_MTH_es_rev10.pdf

FTA_MTHAT_es_rev6.pdf

RF_MTH_MTH-A2_MTH_A4_rev1.pdf

ETA_MTH_AT_A2_A4_es_rev9.pdf

DoP_MTH_es_rev5.pdf
