Anclaje macho inoxidable MTH-A4

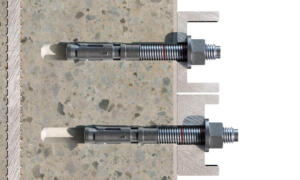

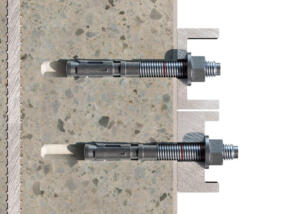

Anclaje de rosca macho, para cargas altas en hormigón no fisurado. Funciona mediante expansión por par controlado. Homologado ETE Opt. 7 para aplicaciones estructurales. Eje y clip fabricados en acero inoxidable A4, lo que otorga al anclaje una alta protección frente a la corrosión.

homologaciones y certificados

CÓDIGOMedidaEspesor máx. a fijar (mm)Letra Eje (longitud)Uds. CajaPiezas/Caja ventanaUds. MasterboxCajas ventana/MasterboxEANInfo. TécnicaComprar
MIA406045M6 x 45 Ø61A2001.2008423533579645

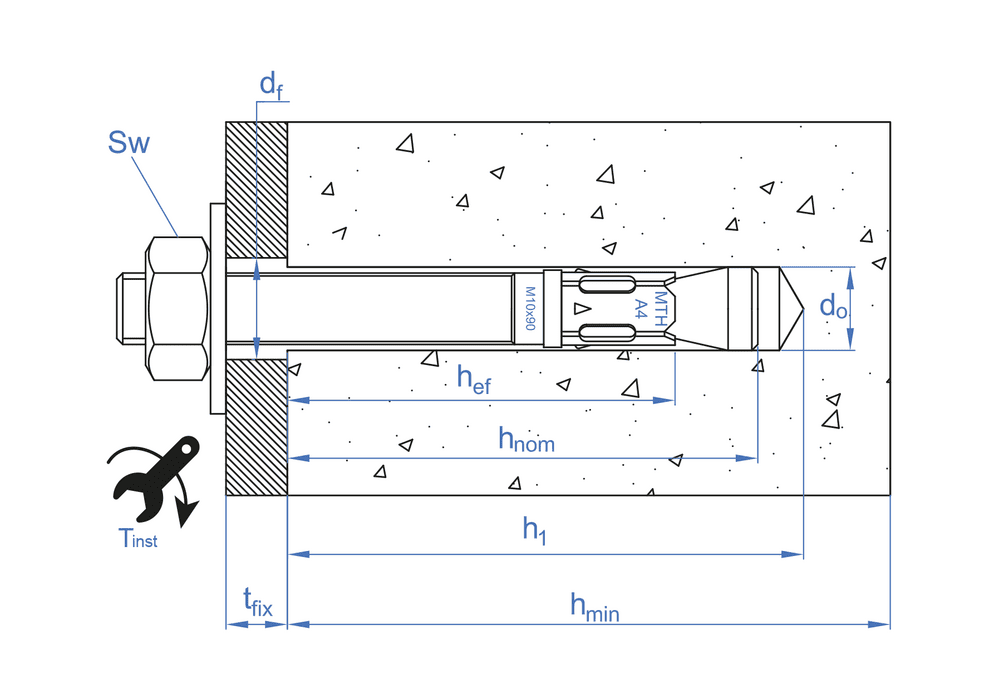

  • tfix - Espesor máx. a fijar1
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar7
  • Tins - Par de apriete (Nm)7
  • hef - Profundidad efectiva25
  • hnom - Profundidad mín. del anclaje35
  • h1 - Profundidad mín. de taladro40
  • d0 - Ø Broca6
  • hmin - Espesor mín. material base100
MIA406060M6 x 60 Ø62B2001.2008423533579652
  • tfix - Espesor máx. a fijar2
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar7
  • Tins - Par de apriete (Nm)7
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje50
  • h1 - Profundidad mín. de taladro55
  • d0 - Ø Broca6
  • hmin - Espesor mín. material base100
MIA406080M6 x 80 Ø622D2001.2008423533579669
  • tfix - Espesor máx. a fijar22
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar7
  • Tins - Par de apriete (Nm)7
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje50
  • h1 - Profundidad mín. de taladro55
  • d0 - Ø Broca6
  • hmin - Espesor mín. material base100
MIA408050M8 x 50 Ø84A1008008423533579676
  • tfix - Espesor máx. a fijar4
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva23
  • hnom - Profundidad mín. del anclaje35
  • h1 - Profundidad mín. de taladro40
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
MIA408075M8 x 75 Ø85C1006008423533087713
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje60
  • h1 - Profundidad mín. de taladro65
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
MIA408090M8 x 90 Ø820E1006008423533579683
  • tfix - Espesor máx. a fijar20
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje60
  • h1 - Profundidad mín. de taladro65
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
MIA408115M8 x 115 Ø845G1004008423533579690
  • tfix - Espesor máx. a fijar45
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje60
  • h1 - Profundidad mín. de taladro65
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
MIA410070M10 x 70 Ø103C1004008423533579706
  • tfix - Espesor máx. a fijar3
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva42
  • hnom - Profundidad mín. del anclaje54
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
MIA410090M10 x 90 Ø1010E1004008423533087706
  • tfix - Espesor máx. a fijar10
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva55
  • hnom - Profundidad mín. del anclaje67
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base110
MIA410120M10 x 120 Ø1040G503008423533579713
  • tfix - Espesor máx. a fijar40
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva55
  • hnom - Profundidad mín. del anclaje67
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base110
MIA410150M10 x 150 Ø1070I502008423533579720
  • tfix - Espesor máx. a fijar70
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva55
  • hnom - Profundidad mín. del anclaje67
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base110
MIA412075M12 x 75 Ø125C503008423533579737
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación19
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)60
  • hef - Profundidad efectiva43
  • hnom - Profundidad mín. del anclaje55
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
MIA412090M12 x 90 Ø1213D502008423533579744
  • tfix - Espesor máx. a fijar13
  • SW - Llave de instalación19
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)60
  • hef - Profundidad efectiva50
  • hnom - Profundidad mín. del anclaje62
  • h1 - Profundidad mín. de taladro70
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
MIA412110M12 x 110 Ø1218F502008423533087812
  • tfix - Espesor máx. a fijar18
  • SW - Llave de instalación19
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)60
  • hef - Profundidad efectiva65
  • hnom - Profundidad mín. del anclaje77
  • h1 - Profundidad mín. de taladro85
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base130
MIA412140M12 x 140 Ø1248I502008423533579751
  • tfix - Espesor máx. a fijar48
  • SW - Llave de instalación19
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)60
  • hef - Profundidad efectiva65
  • hnom - Profundidad mín. del anclaje77
  • h1 - Profundidad mín. de taladro85
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base130
MIA416090M16 x 90 Ø164D251508423533579768
  • tfix - Espesor máx. a fijar4
  • SW - Llave de instalación24
  • df - Ø Elemento a fijar18
  • Tins - Par de apriete (Nm)120
  • hef - Profundidad efectiva49
  • hnom - Profundidad mín. del anclaje69
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca16
  • hmin - Espesor mín. material base100
MIA416145M16 x 145 Ø1623I251008423533579775
  • tfix - Espesor máx. a fijar23
  • SW - Llave de instalación24
  • df - Ø Elemento a fijar18
  • Tins - Par de apriete (Nm)120
  • hef - Profundidad efectiva84
  • hnom - Profundidad mín. del anclaje104
  • h1 - Profundidad mín. de taladro110
  • d0 - Ø Broca16
  • hmin - Espesor mín. material base168
MIA416170M16 x 170 Ø1648K25758423533579782
  • tfix - Espesor máx. a fijar48
  • SW - Llave de instalación24
  • df - Ø Elemento a fijar18
  • Tins - Par de apriete (Nm)120
  • hef - Profundidad efectiva84
  • hnom - Profundidad mín. del anclaje104
  • h1 - Profundidad mín. de taladro110
  • d0 - Ø Broca16
  • hmin - Espesor mín. material base168
MIA420120M20 x 120 Ø205G20408423533579799
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación30
  • df - Ø Elemento a fijar22
  • Tins - Par de apriete (Nm)240
  • hef - Profundidad efectiva71
  • hnom - Profundidad mín. del anclaje93
  • h1 - Profundidad mín. de taladro105
  • d0 - Ø Broca20
  • hmin - Espesor mín. material base145
MIA420170M20 x 170 Ø2023K20408423533579805
  • tfix - Espesor máx. a fijar23
  • SW - Llave de instalación30
  • df - Ø Elemento a fijar22
  • Tins - Par de apriete (Nm)240
  • hef - Profundidad efectiva103
  • hnom - Profundidad mín. del anclaje125
  • h1 - Profundidad mín. de taladro135
  • d0 - Ø Broca20
  • hmin - Espesor mín. material base206
MIA420220M20 x 220 Ø2073O20408423533579812
  • tfix - Espesor máx. a fijar73
  • SW - Llave de instalación30
  • df - Ø Elemento a fijar22
  • Tins - Par de apriete (Nm)240
  • hef - Profundidad efectiva103
  • hnom - Profundidad mín. del anclaje125
  • h1 - Profundidad mín. de taladro135
  • d0 - Ø Broca20
  • hmin - Espesor mín. material base206
VMIA408075M8 x 75 Ø85C1088423533753830
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje60
  • h1 - Profundidad mín. de taladro65
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
VMIA410090M10 x 90 Ø1010E888423533753847
  • tfix - Espesor máx. a fijar10
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva55
  • hnom - Profundidad mín. del anclaje67
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base110
VMIA412110M12 x 110 Ø1218F688423533753854
  • tfix - Espesor máx. a fijar18
  • SW - Llave de instalación19
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)60
  • hef - Profundidad efectiva65
  • hnom - Profundidad mín. del anclaje77
  • h1 - Profundidad mín. de taladro85
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base130

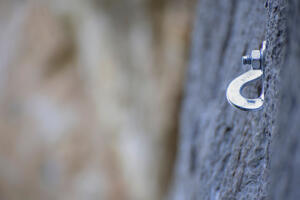

Adecuado para equipamientos de escalada en zonas exteriores sin problemática por corrosión por tenso-corrosión. SCC (iones de cloro y azufre). Recomendaciones según UNE EN:959 2021.
  • Fijación de estanterías
  • Estructuras de acero
  • Protectores
  • Mobiliario urbano
  • Maquinaría
  • Estructuras de madera
  • Antenas
  • Barandillas de balcón
  • Barandillas de carretera
  • Barandillas de madera
  • Barandillas de playa
icon book
Fichas Técnicas
icon camera
Multimedia
icon table
Declaración de prestaciones
DoP_MTH_es_rev5.pdf

productos relacionados

Solicita más información

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.
Leer más
MTH-A4

MTH-A4

Homologado ETE Opt.7. Eje inoxidable A4. Clip inoxidable A4
Fijaciones metálicas
Fijaciones químicas
Fijaciones plásticas
Fijaciones y accesorios para sistemas de aislamiento térmico (SATE)
Fijaciones para materiales huecos
Remaches
Accesorios para cable, cadena y cercados
Fijaciones y accesorios para placa de yeso
Fijación directa
Tornillos para cubiertas y fachadas
Tornillos broca, rosca chapa y pvc
Tornillos para madera
Puntas, alcayatas y hembrillas
Conectores para madera
Tornillería normalizada
Brocas, puntas y accesorios
Abrazaderas metálicas pesadas
Abrazaderas metálicas ligeras
Sistemas de protección contra incendios
Soportes para canalones
Abrazaderas plásticas
Perfilería y soportación
Sistemas de instalación y fijaciones para paneles solares
Sistemas de fijación rápida en viga
Varilla roscada y accesorios de fijación
Fijación para sanitarios y climatización
Autoservicio

formación técnica

Nuestro departamento de ingeniería pone a tu disposición formaciones específicas y personalizadas en los diferentes temas relacionados con el mundo de la fijación: fijaciones metálicas o químicas, sistemas de instalación, normativas, realización de cálculos…

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.
Leer más

visitas a obra

La relación con nuestros clientes no finaliza con la venta de nuestros productos. Desde INDEX® entendemos que en muchas ocasiones es necesario un acompañamiento en obra donde nuestra experiencia es la mejor aliada para que todo encaje a la perfección. Nuestros ingenieros y técnicos apoyarán a los responsables de cada proyecto en la planificación y selección de la mejor solución con el fin de ahorrar tiempo y costes de la manera más efectiva.

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.
Leer más

SERVICIOS DE INGENIERÍA Y REALIZACIÓN DE CÁLCULOS

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.
Leer más
