Anclaje camisa antigiro inoxidable CH-A2

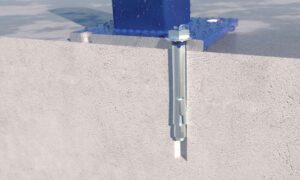

Anclaje tipo camisa para la fijación de elementos de cargas medias en materiales macizos. Anclaje de expansión mecánica, con antigiros que impiden que el anclaje rote con el apriete. Instalación por par controlado. Homologado ETE Opt.7. Fabricado en acero inoxidable A2.

homologaciones y certificados

CÓDIGOMedidaNº HuellaAPERTURA GANCHOØ OjoUds. CajaPiezas/BlisterPiezas/Caja ventanaUds. MasterboxBlisters/Caja BLCajas ventana/MasterboxEANInfo. TécnicaComprar
ACHTA208CM6 x 45 Ø81001.2008423533005601
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
  • L - Longitud45
ACHTA208LM6 x 60 Ø81006008423533005700
  • tfix - Espesor máx. a fijar20
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
  • L - Longitud60
ACHTA209CM6 x 45 Ø91001.2008423533005809
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar10
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca9
  • hmin - Espesor mín. material base100
  • L - Longitud45
ACHTA209LM6 x 60 Ø91006008423533005908
  • tfix - Espesor máx. a fijar20
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar10
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca9
  • hmin - Espesor mín. material base100
  • L - Longitud60
ACHTA210CM8 x 60 Ø101006008423533006004
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
  • L - Longitud60
ACHTA210LM8 x 80 Ø101004008423533006103
  • tfix - Espesor máx. a fijar27
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
  • L - Longitud80
ACHTA211CM8 x 60 Ø111004008423533006202
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar13
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca11
  • hmin - Espesor mín. material base100
  • L - Longitud60
ACHTA211LM8 x 80 Ø111004008423533006301
  • tfix - Espesor máx. a fijar27
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar13
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca11
  • hmin - Espesor mín. material base100
  • L - Longitud80
ACHTA212CM10 x 70 Ø121002008423533006400
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje65
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
  • L - Longitud70
ACHTA212LM10 x 100 Ø12502008423533006509
  • tfix - Espesor máx. a fijar32
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje65
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
  • L - Longitud100
ACHTA214CM10 x 70 Ø141003008423533006608
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar16
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje65
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca14
  • hmin - Espesor mín. material base100
  • L - Longitud70
ACHTA214LM10 x 100 Ø14502008423533006707
  • tfix - Espesor máx. a fijar32
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar16
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje65
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca14
  • hmin - Espesor mín. material base100
  • L - Longitud100
ACHTA216CM12 x 80 Ø16501008423533006806
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación19
  • df - Ø Elemento a fijar18
  • Tins - Par de apriete (Nm)50
  • hef - Profundidad efectiva55
  • hnom - Profundidad mín. del anclaje70
  • h1 - Profundidad mín. de taladro80
  • d0 - Ø Broca16
  • hmin - Espesor mín. material base110
  • L - Longitud80
ACHTA216LM12 x 110 Ø16501008423533006905
  • tfix - Espesor máx. a fijar37
  • SW - Llave de instalación19
  • df - Ø Elemento a fijar18
  • Tins - Par de apriete (Nm)50
  • hef - Profundidad efectiva55
  • hnom - Profundidad mín. del anclaje70
  • h1 - Profundidad mín. de taladro80
  • d0 - Ø Broca16
  • hmin - Espesor mín. material base110
  • L - Longitud110
ACHTA220CM16 x 110 Ø2025758423533007001
  • tfix - Espesor máx. a fijar15
  • SW - Llave de instalación24
  • df - Ø Elemento a fijar22
  • Tins - Par de apriete (Nm)140
  • hef - Profundidad efectiva72
  • hnom - Profundidad mín. del anclaje92
  • h1 - Profundidad mín. de taladro105
  • d0 - Ø Broca20
  • hmin - Espesor mín. material base145
  • L - Longitud110
VACHTA208CM6 x 45 Ø81088423533753779
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
  • L - Longitud45
VACHTA208LM6 x 60 Ø81088423533753786
  • tfix - Espesor máx. a fijar20
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
  • L - Longitud60
VACHTA210CM8 x 60 Ø10688423533753793
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
  • L - Longitud60
VACHTA210LM8 x 80 Ø10688423533753809
  • tfix - Espesor máx. a fijar27
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
  • L - Longitud80
VACHTA212CM10 x 70 Ø12488423533753816
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje65
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
  • L - Longitud70
VACHTA212LM10 x 100 Ø12488423533753823
  • tfix - Espesor máx. a fijar32
  • SW - Llave de instalación17
  • df - Ø Elemento a fijar14
  • Tins - Par de apriete (Nm)35
  • hef - Profundidad efectiva48
  • hnom - Profundidad mín. del anclaje65
  • h1 - Profundidad mín. de taladro75
  • d0 - Ø Broca12
  • hmin - Espesor mín. material base100
  • L - Longitud100
BZACHTA208CM6 x 45 Ø82158423533421883
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
  • L - Longitud45
BZACHTA208LM6 x 60 Ø82158423533421890
  • tfix - Espesor máx. a fijar20
  • SW - Llave de instalación10
  • df - Ø Elemento a fijar9
  • Tins - Par de apriete (Nm)10
  • hef - Profundidad efectiva30
  • hnom - Profundidad mín. del anclaje39
  • h1 - Profundidad mín. de taladro45
  • d0 - Ø Broca8
  • hmin - Espesor mín. material base100
  • L - Longitud60
BZACHTA210CM8 x 60 Ø102158423533421906
  • tfix - Espesor máx. a fijar5
  • SW - Llave de instalación13
  • df - Ø Elemento a fijar12
  • Tins - Par de apriete (Nm)20
  • hef - Profundidad efectiva40
  • hnom - Profundidad mín. del anclaje51
  • h1 - Profundidad mín. de taladro60
  • d0 - Ø Broca10
  • hmin - Espesor mín. material base100
  • L - Longitud60

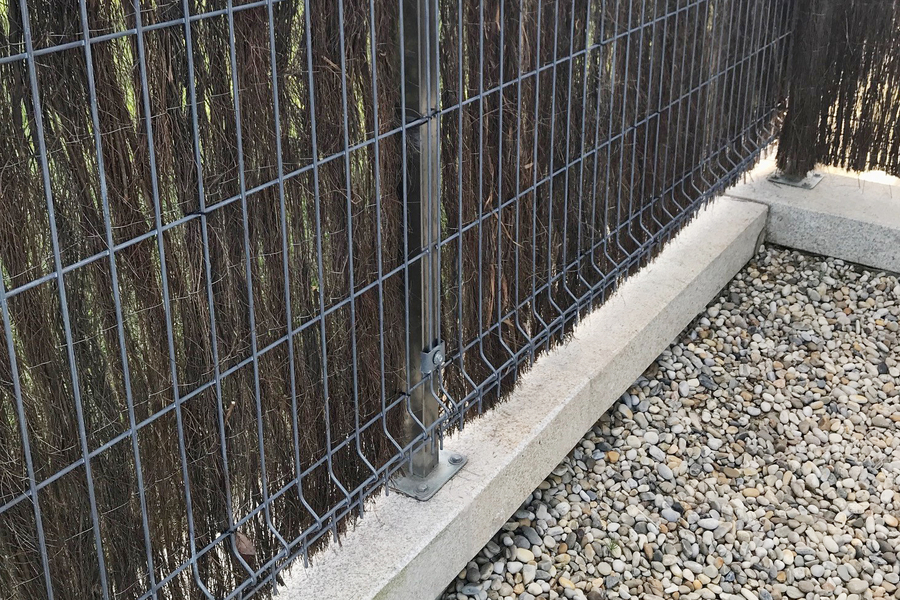

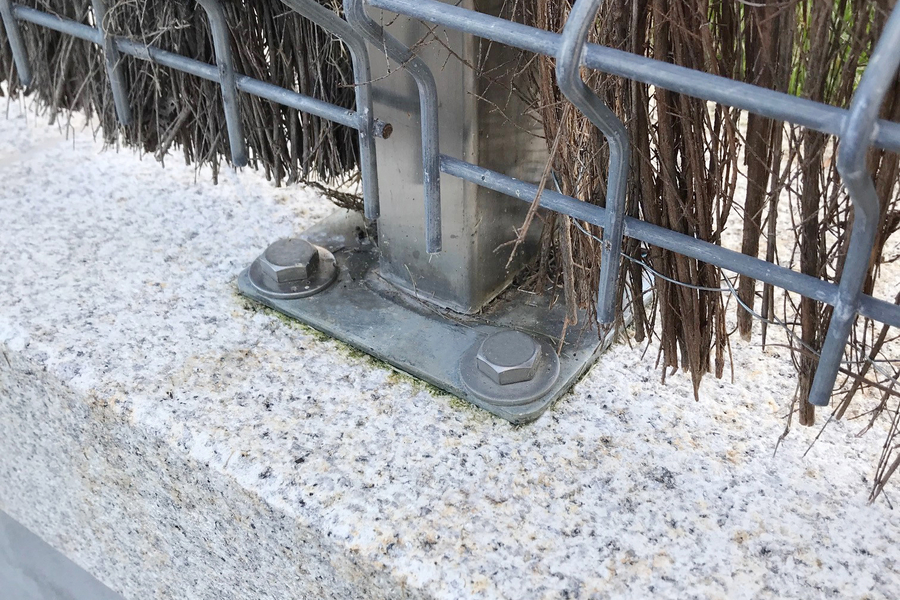

  • Aparatos de Aire Acondicionado
  • Antenas

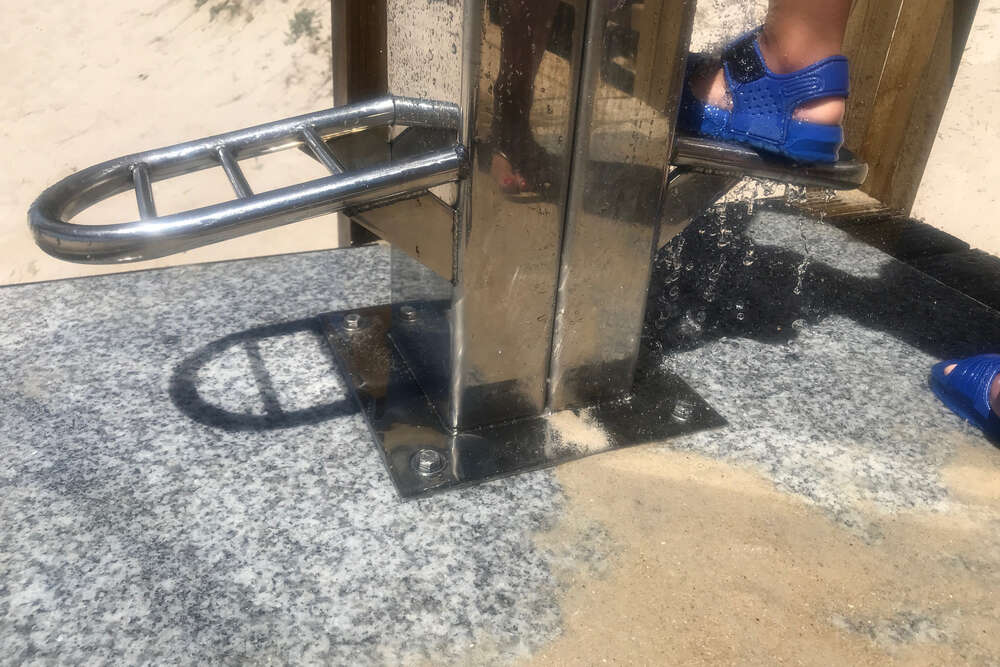

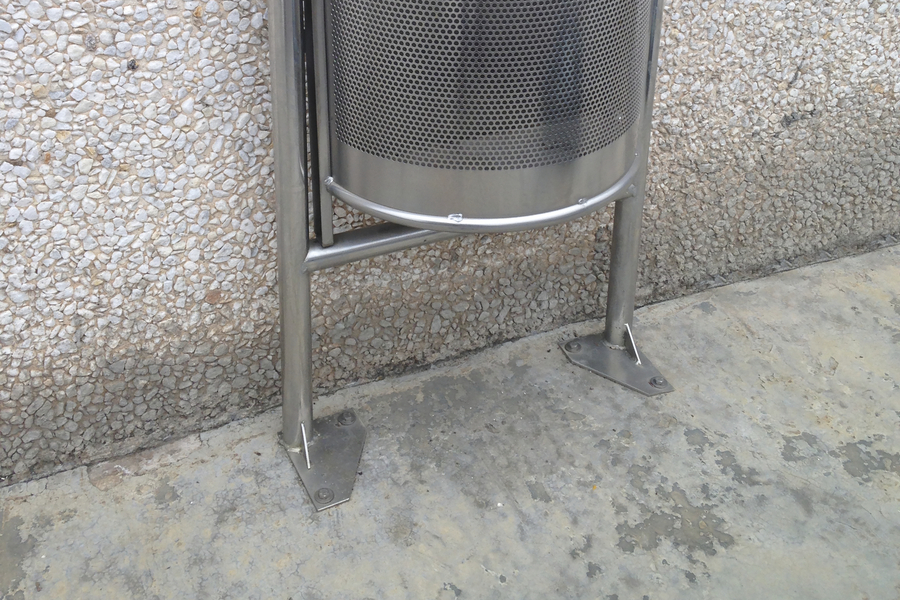

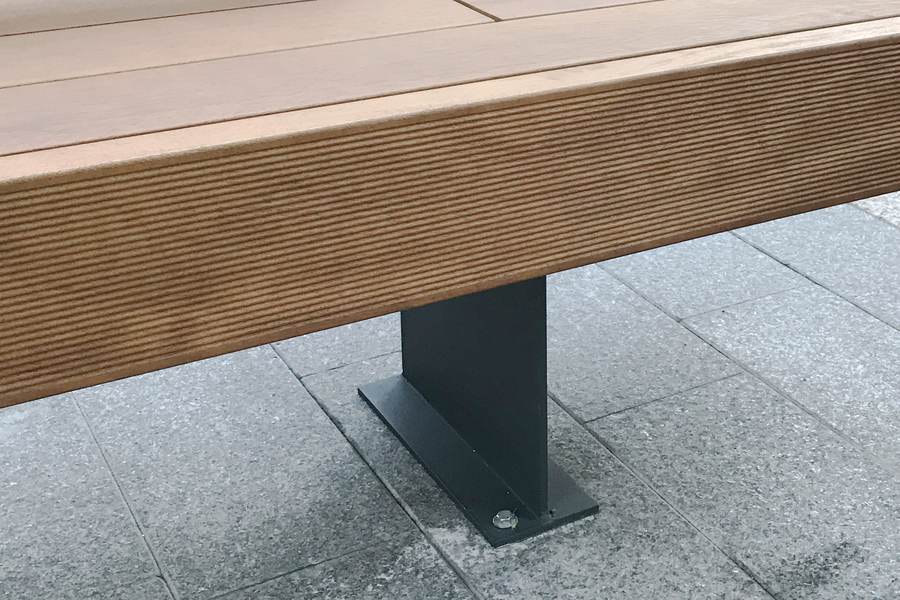

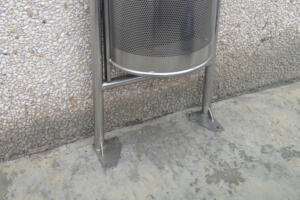

  • Mobiliario urbano
  • Barandillas

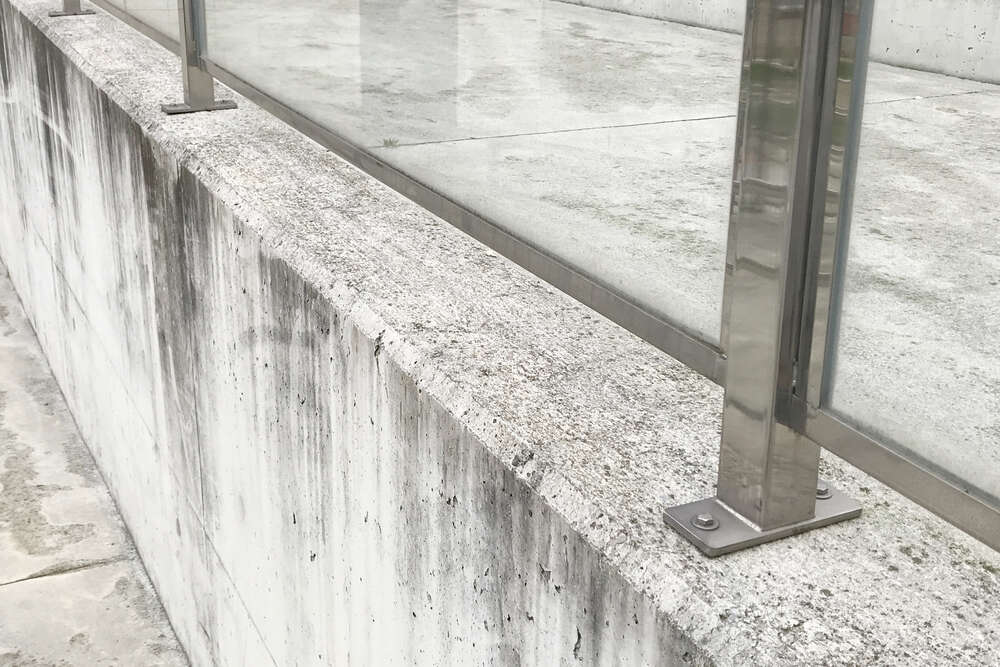

  • Barandillas de balcón

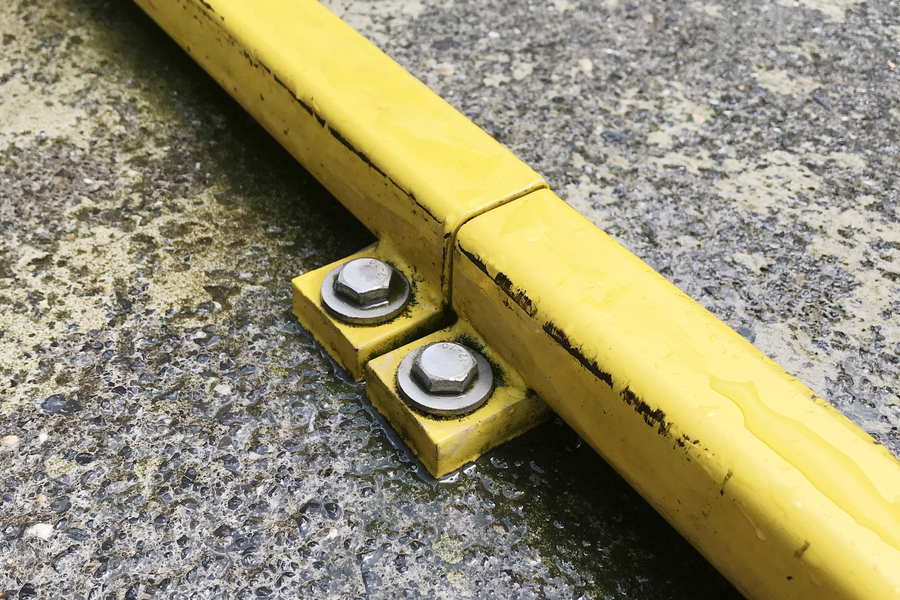

  • Barandillas de carretera
  • Barandillas de madera
  • Carpas
CH-A2
icon book
Fichas Técnicas
icon security
Homologaciones
icon camera
Multimedia
icon table
Declaración de prestaciones
DoP_CH_es_rev2.pdf

productos relacionados

Solicita más información

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.
Leer más
CH-A2

CH-A2

Anclaje camisa antigiro para cargas medias

Anclaje tipo camisa para la fijación de elementos de cargas medias en materiales macizos. Anclaje de expansión mecánica, con antigiros que impiden que el anclaje rote con el apriete. Instalación por par controlado. Homologado ETE Opt.7. Fabricado en acero inoxidable A2.
Mostrar distribuidores con stock disponible
Fijaciones metálicas
Fijaciones químicas
Fijaciones plásticas
Fijaciones y accesorios para sistemas de aislamiento térmico (SATE)
Fijaciones para materiales huecos
Remaches
Accesorios para cable, cadena y cercados
Accesorios de emparrado
Fijaciones y accesorios para placa de yeso
Fijación directa
Tornillos para cubiertas y fachadas
Tornillos broca, rosca chapa y PVC
Tornillos para madera
Puntas, alcayatas y hembrillas
Conectores para madera
Tornillería normalizada
Brocas, puntas y accesorios
Abrazaderas metálicas pesadas
Abrazaderas metálicas ligeras
Sistemas de protección contra incendios
Soportes para canalones
Abrazaderas plásticas
Perfilería y soportación
Sistemas de instalación y fijaciones para paneles solares
Sistemas de fijación rápida en viga
Varilla roscada y accesorios de fijación
Fijación para sanitarios y climatización
Autoservicio

formación técnica

Nuestro departamento de ingeniería pone a tu disposición formaciones específicas y personalizadas en los diferentes temas relacionados con el mundo de la fijación: fijaciones metálicas o químicas, sistemas de instalación, normativas, realización de cálculos…

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.
Leer más

visitas a obra

La relación con nuestros clientes no finaliza con la venta de nuestros productos. Desde INDEX® entendemos que en muchas ocasiones es necesario un acompañamiento en obra donde nuestra experiencia es la mejor aliada para que todo encaje a la perfección. Nuestros ingenieros y técnicos apoyarán a los responsables de cada proyecto en la planificación y selección de la mejor solución con el fin de ahorrar tiempo y costes de la manera más efectiva.

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.
Leer más

SERVICIOS DE INGENIERÍA Y REALIZACIÓN DE CÁLCULOS

TÉCNICAS EXPANSIVAS S.L. informa que los datos de carácter personal facilitados de forma voluntaria, cuya finalidad, cesiones previstas y demás circunstancias, se informa en el momento de la recogida de los datos de carácter personal, si bien, según el caso concreto, su finalidad, puede ser alguna de las siguientes, la atención a su solicitud, queja o duda planteada, mantenimiento de la relación establecida, la gestión integral y comercial de clientes, contabilidad y facturación o envío de comunicaciones, incluso por medios electrónicos, de noticias y actividades relacionadas con TÉCNICAS EXPANSIVAS S.L.

Los datos incorporados a nuestros ficheros son absolutamente confidenciales y serán tratados con la máxima confidencialidad y cumpliendo todos los requisitos que obliga el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016. Los datos quedarán registrados en nuestros ficheros por el tiempo necesario que dure la motivación para la que fueron recabados. El plazo durante el cual se conservarán los datos personales será aquel que marque la legislación vigente y siempre durante el tiempo que medie en la prestación del servicio para el que fueron comunicados.

Se recomienda no enviar datos personales de nivel alto, según la legislación de protección de datos, como pueden ser los relativos a salud, pues los mismos no viajan cifrados o encriptados. De modo que si VD, los envía será de su exclusiva responsabilidad.

El usuario podrá ejercer en cualquier momento sus derechos para acceder, rectificar, oponerse, cancelarlos, limitar su tratamiento o solicitar su portabilidad con arreglo a lo previsto en el Reglamento General de Protección de Datos (RGPD) de 27 de abril de 2016 enviando una carta a su responsable de tratamiento: Valentín Gómez, Gerente, junto con la fotocopia de su DNI, a TÉCNICAS EXPANSIVAS SL | P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja) o a través de la dirección de correo electrónico info@indexfix.com.
Leer más
