Una duda habitual que suelen tener los usuarios es saber cuántos cartuchos son necesarios para un proyecto completo cuando éste tiene una cantidad de agujeros considerable.
Para poder calcular el número de cartuchos necesarios para la instalación es imprescindible conocer los siguientes detalles:
- En que material base ser realizará: hormigón o mampostería.
- El número de agujeros.
- La métrica o diámetro de barra corrugada a utilizar.
- La profundidad de instalación.
En primer es hay que saber en qué material base se va a realizar la instalación ya que el método de cálculo es distinto para hormigón que para mampostería. En segundo lugar, obviamente, es necesario conocer el número de fijaciones para poder realizar el cálculo.
En tercer lugar, el tamaño de la fijación ayuda a determinar el diámetro de broca indicado. A menudo, los usuarios utilizan una broca de diámetro superior al necesario. Para ampliar esta información y conocer que diámetro de broca es necesario para cada métrica o diámetro de armadura ver tabla más abajo. El último parámetro necesario será conocer la profundidad de instalación de la fijación.
| TAMAÑO ESPÄRRAGO ROSCADO | [M] | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|
| Diámetro nominal del agujero Ød0 | [mm] | 10 | 12 | 14 | 18 | 22 | 26 | 30 | 35 |
| TAMAÑO VARILA CORRUGADA | [Ø] | Ø8 | Ø10 | Ø12 | Ø16 | Ø20 | Ø25 | – | Ø32 |
| Diámetro nominal del agujero Ød0 | [mm] | 12 | 14 | 16 | 20 | 25 | 32 | – | 40 |

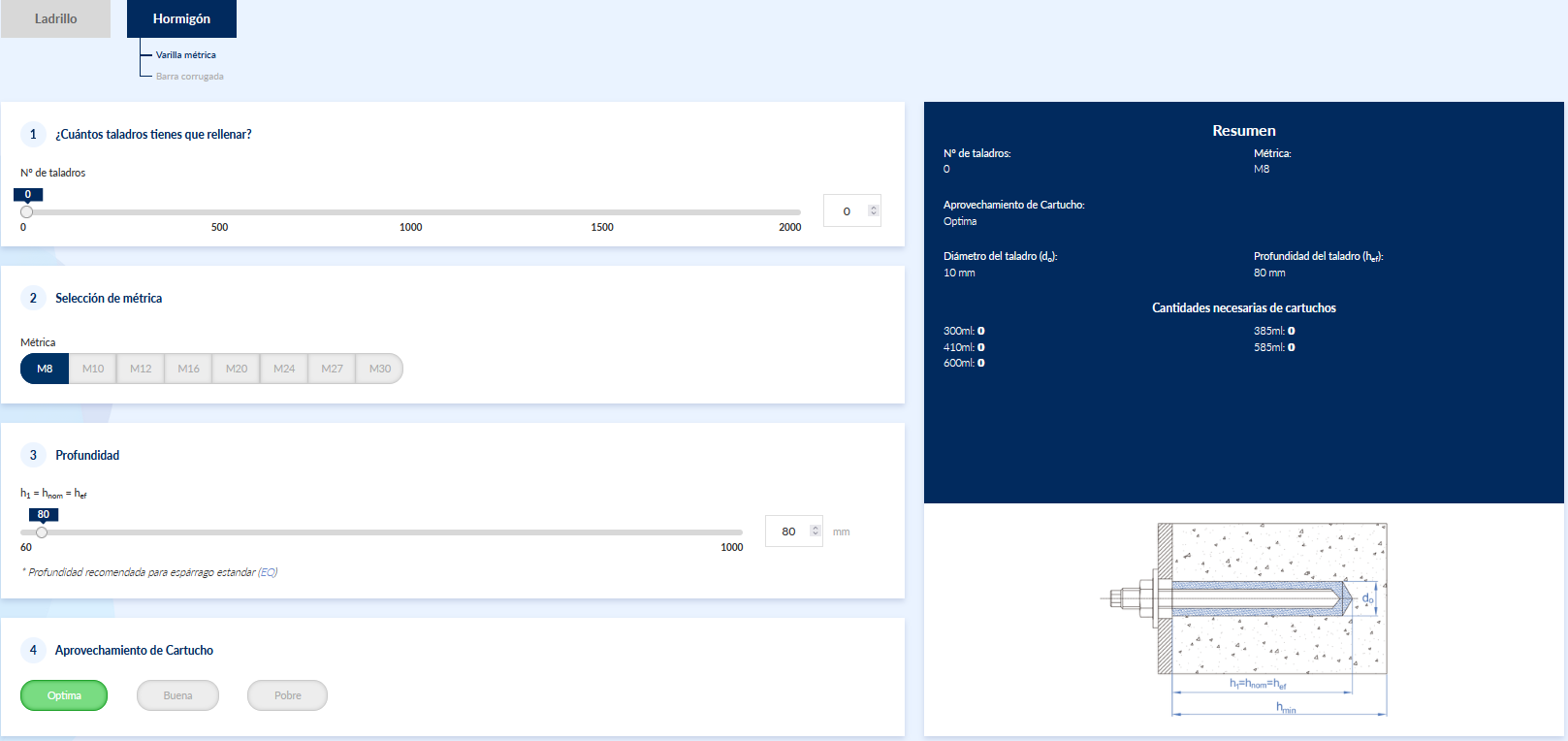

Para que los usuarios no tengan que realizar estos cálculos de manera manual, un proceso tedioso, y que no incurran en fallos, INDEX ha desarrollado una herramienta de cálculo disponible en nuestra web. Visitar el siguiente link:
https://www.indexfix.com/indexmor/es
Una vez introducidos todos los parámetros descritos anteriormente, en la tabla resumen (Tabla con fondo azul oscuro) podremos ver los resultados. En dicha tabla, podremos ver las cantidades necesarias de cartuchos en función del formato de cartucho, tamaño en ml. Esas cantidades sólo serán válidas para los parámetros introducidos. En caso de cambiar alguno de los parámetros introducidos, deberemos siempre verificar que la información no ha variado.
También, una vez realizado el cálculo, podremos ver en la tabla de “Productos Compatibles” los formatos de cartucho que están disponibles para cada producto.
Por último, en cada cartucho hay que desechar al principio de la extrusión de cada cartucho una pequeña cantidad, ver FAQ 29. Este factor está incluido dentro de la estimación realizada por la herramienta web. Además de ese factor, la herramienta establece un factor extra de seguridad llamado “Aprovechamiento de Cartucho” con tres opciones “Optima, Buena y Pobre”. Según el usuario elija una opción u otra, partiendo desde “Optima”, las cantidades irán aumentando. Las estimaciones realizadas con “Optima” serán más que suficientes para realizar una instalación siempre que se sigan los parámetros indicados en la documentación técnica de INDEX.
En cualquier caso, se deja la opción al usuario de añadir un extra de prevención respecto a la estimación de la cantidad en caso de intervenir otros factores externos como puedan ser el descuido humano, un almacenamiento inadecuado, un sobrellenado de los agujeros, etc.
Última revisión: FAQ30 rev0
