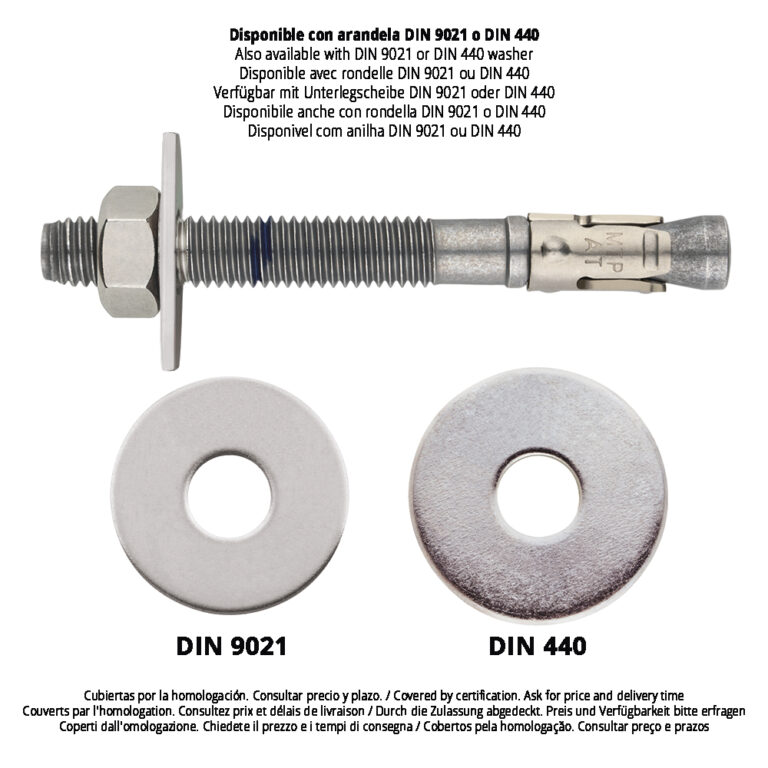

Goujon d'ancrage mâle homologué MTP-AT

Goujon d’ancrage mâle pour charges élevées dans le béton fissuré et non fissuré.Expansion contrôlée du couple. Homologué ETE Opt. 1 pour des fixations structurelles sûres dans le béton fissuré et non fissuré. Arbre en acier revêtu ATLANTIS C4-M avec clip en acier inoxydable A4.

HOMOLOGATIONS ET CERTIFICATS

CODEDIMENSIONSÉPAISSEUR MAX. ÀFIXER (mm)LETTRE (LONGUEUR)Pcs BôitePcs MasterboxEANInfo. Technique
APAT08075M8 x 75 Ø89C1006008423533896520
  • tfix - Épaisseur max. à fixer9
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer9
  • Tins - Tins -20
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville55
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret8
  • hmin - Min. épaisseur du support100
APAT08095M8 x 95 Ø829E1006008423533896537
  • tfix - Épaisseur max. à fixer29
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer9
  • Tins - Tins -20
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville55
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret8
  • hmin - Min. épaisseur du support100
APAT08115M8 x 115 Ø849G1004008423533896544
  • tfix - Épaisseur max. à fixer49
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer9
  • Tins - Tins -20
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville55
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret8
  • hmin - Min. épaisseur du support100
APAT10090M10 x 90 Ø1010E1004008423533896551
  • tfix - Épaisseur max. à fixer10
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support120
APAT10105M10 x 105 Ø1025F503008423533896568
  • tfix - Épaisseur max. à fixer25
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support120
APAT10115M10 x 115 Ø1035G502008423533896575
  • tfix - Épaisseur max. à fixer35
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support120
APAT10135M10 x 135 Ø1055H502008423533896582
  • tfix - Épaisseur max. à fixer55
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support120
APAT10165M10 x 165 Ø1085K502008423533896599
  • tfix - Épaisseur max. à fixer85
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support120
APAT10185M10 x 185 Ø10105L501508423533896605
  • tfix - Épaisseur max. à fixer105
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support120
APAT12100M12 x 100 Ø124E502008423533896612
  • tfix - Épaisseur max. à fixer4
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support140
APAT12110M12 x 110 Ø1214F502008423533896629
  • tfix - Épaisseur max. à fixer14
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support140
APAT12120M12 x 120 Ø1224G502008423533896636
  • tfix - Épaisseur max. à fixer24
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support140
APAT12130M12 x 130 Ø1234H502008423533896643
  • tfix - Épaisseur max. à fixer34
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support140
APAT12150M12 x 150 Ø1254I501008423533896650
  • tfix - Épaisseur max. à fixer54
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support140
APAT12180M12 x 180 Ø1284L501508423533896667
  • tfix - Épaisseur max. à fixer84
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support140
APAT12200M12 x 200 Ø12104M501508423533896674
  • tfix - Épaisseur max. à fixer104
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support140
APAT16145M16 x 145 Ø1628I251008423533896681
  • tfix - Épaisseur max. à fixer28
  • SW - Schlüsselweite24
  • df - Ø Élément à fixer18
  • Tins - Tins -100
  • hef - Profondeur effective85
  • hnom - Min. profondeur cheville97
  • h1 - Profondeur min. de perçade105
  • d0 - Ø Foret16
  • hmin - Min. épaisseur du support170
APAT16175M16 x 175 Ø1658K25508423533896698
  • tfix - Épaisseur max. à fixer58
  • SW - Schlüsselweite24
  • df - Ø Élément à fixer18
  • Tins - Tins -100
  • hef - Profondeur effective85
  • hnom - Min. profondeur cheville97
  • h1 - Profondeur min. de perçade105
  • d0 - Ø Foret16
  • hmin - Min. épaisseur du support170
APAT16220M16 x 220 Ø16103O25508423533896704
  • tfix - Épaisseur max. à fixer103
  • SW - Schlüsselweite24
  • df - Ø Élément à fixer18
  • Tins - Tins -100
  • hef - Profondeur effective85
  • hnom - Min. profondeur cheville97
  • h1 - Profondeur min. de perçade105
  • d0 - Ø Foret16
  • hmin - Min. épaisseur du support170
APAT20170M20 x 170 Ø2032K20408423533896711
  • tfix - Épaisseur max. à fixer32
  • SW - Schlüsselweite30
  • df - Ø Élément à fixer22
  • Tins - Tins -200
  • hef - Profondeur effective100
  • hnom - Min. profondeur cheville114
  • h1 - Profondeur min. de perçade125
  • d0 - Ø Foret20
  • hmin - Min. épaisseur du support200
APAT20200M20 x 200 Ø2062N20408423533896728
  • tfix - Épaisseur max. à fixer62
  • SW - Schlüsselweite30
  • df - Ø Élément à fixer22
  • Tins - Tins -200
  • hef - Profondeur effective100
  • hnom - Min. profondeur cheville114
  • h1 - Profondeur min. de perçade125
  • d0 - Ø Foret20
  • hmin - Min. épaisseur du support200
MTP-AT
icon book
Technical Sheets
icon table
Declaration of Performances
DoP_MTP_fr_rev9.pdf

Produits associés

Demandez plus d’informations

TÉCNICAS EXPANSIVAS S.L. informe que les données à caractère personnelles fournies de manière volontaire dont la finalité, cessions prévues et d’autres circonstances, sont indiquées au moment de la prise de données de caractère personne, bien que, suivant le cas, leur finalité peut être l’une des suivantes, l’attention de votre demande, litige ou requise, maintien de la relation établie, la gestion intégrale et commerciale des clients, comptabilité et facturation ou envoi de communication, y compris par courrier électronique, des nouvelles et activités en relation avec TÉCNICAS EXPANSIVAS S.L.

Les données de nos fichiers sont absolument confidentielles et seront traitées avec la plus grande confidentialité et répondent à toutes les exigences prévues par la loi 15/1999 du 13 décembre sur la protection des données personnelles.

Il est recommandé de ne pas envoyer de données strictement personnelles, conformément à la législation de Protection des données, telles que celles relatives à la santé, ces donnée n'étant pas cryptées.

L’usager peut à tout moment exercer son droit d'accès, de rectification, d'annulation et d'opposition en vertu des dispositions au Règlement Général sur la Protection des Données 2016 (RGPD) en envoyant une lettre accompagnée d'une photocopie de votre pièce d’identité, à P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja).
Lire plus
MTP-AT

MTP-AT

Homologué ATE Opt.1. Tige ATLANTIS C4-M. Bague inoxydable
