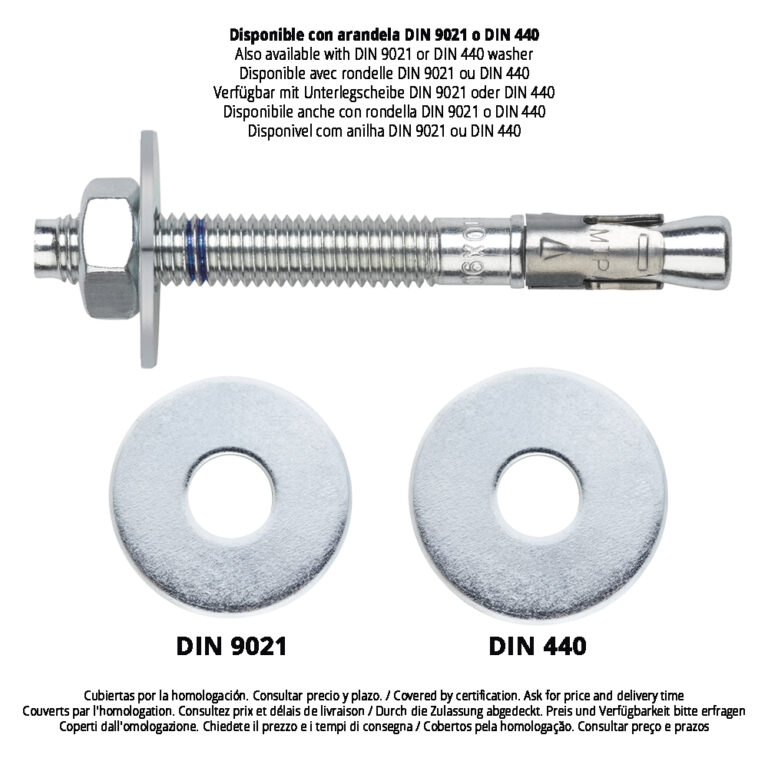

Goujon d'ancrage mâle homologué MTP-X

Goujon d’ancrage mâle, expansion contrôlée par le couple. Pour charges élevées dans le béton fissuré et non fissuré. Homologuée ETE Opt.1 pour les fixations structurelles dans le béton. Tige en acier zingué et clip en acier revêtu ATLANTIS C3-L.

HOMOLOGATIONS ET CERTIFICATS

CODEDIMENSIONSÉPAISSEUR MAX. ÀFIXER (mm)LETTRE (LONGUEUR)Pcs BôitePcs MasterboxEANInfo. Technique
APX08050M8 x 50 Ø82A1008008423533775740
  • tfix - Épaisseur max. à fixer2
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer9
  • Tins - Tins -15
  • hef - Profondeur effective30
  • hnom - Min. profondeur cheville37
  • h1 - Profondeur min. de perçade40
  • d0 - Ø Foret8
  • hmin - Min. épaisseur du support80
APX08075M8 x 75 Ø89C1006008423533775757
  • tfix - Épaisseur max. à fixer9
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer9
  • Tins - Tins -15
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville55
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret8
  • hmin - Min. épaisseur du support80
APX08080M8 x 80 Ø814D1006008423533808127
  • tfix - Épaisseur max. à fixer14
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer9
  • Tins - Tins -15
  • hnom - Min. profondeur cheville55
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret8
  • hmin - Min. épaisseur du support80
APX08095M8 x 95 Ø829E1006008423533775764
  • tfix - Épaisseur max. à fixer29
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer9
  • Tins - Tins -15
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville55
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret8
  • hmin - Min. épaisseur du support80
APX08115M8 x 115 Ø849G1004008423533775771
  • tfix - Épaisseur max. à fixer49
  • SW - Schlüsselweite13
  • df - Ø Élément à fixer9
  • Tins - Tins -15
  • hef - Profondeur effective48
  • hnom - Min. profondeur cheville55
  • h1 - Profondeur min. de perçade60
  • d0 - Ø Foret8
  • hmin - Min. épaisseur du support80
APX10090M10 x 90 Ø1010E1004008423533775788
  • tfix - Épaisseur max. à fixer10
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support90
APX10105M10 x 105 Ø1025F503008423533775795
  • tfix - Épaisseur max. à fixer25
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support90
APX10115M10 x 115 Ø1035G502008423533775801
  • tfix - Épaisseur max. à fixer35
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support90
APX10135M10 x 135 Ø1055H502008423533775818
  • tfix - Épaisseur max. à fixer55
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support90
APX10165M10 x 165 Ø1085K502008423533775825
  • tfix - Épaisseur max. à fixer85
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support90
APX10185M10 x 185 Ø10105L501508423533775832
  • tfix - Épaisseur max. à fixer105
  • SW - Schlüsselweite17
  • df - Ø Élément à fixer12
  • Tins - Tins -40
  • hef - Profondeur effective60
  • hnom - Min. profondeur cheville68
  • h1 - Profondeur min. de perçade75
  • d0 - Ø Foret10
  • hmin - Min. épaisseur du support90
APX12080M12 x 80 Ø124D503008423533775849
  • tfix - Épaisseur max. à fixer4
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective50
  • hnom - Min. profondeur cheville60
  • h1 - Profondeur min. de perçade65
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support100
APX12100M12 x 100 Ø124E502008423533775856
  • tfix - Épaisseur max. à fixer4
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support105
APX12110M12 x 110 Ø1214F502008423533775863
  • tfix - Épaisseur max. à fixer14
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support105
APX12120M12 x 120 Ø1224G502008423533775870
  • tfix - Épaisseur max. à fixer24
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support105
APX12130M12 x 130 Ø1234H502008423533775887
  • tfix - Épaisseur max. à fixer34
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support105
APX12150M12 x 150 Ø1254I501008423533775894
  • tfix - Épaisseur max. à fixer54
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support105
APX12180M12 x 180 Ø1284L501508423533775900
  • tfix - Épaisseur max. à fixer84
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support105
APX12200M12 x 200 Ø12104M501508423533775917
  • tfix - Épaisseur max. à fixer104
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hef - Profondeur effective70
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support105
APX12220M12 x 220 Ø12124O25508423533808134
  • tfix - Épaisseur max. à fixer124
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support105
APX12255M12 x 255 Ø12159R25508423533808141
  • tfix - Épaisseur max. à fixer159
  • SW - Schlüsselweite19
  • df - Ø Élément à fixer14
  • Tins - Tins -60
  • hnom - Min. profondeur cheville80
  • h1 - Profondeur min. de perçade85
  • d0 - Ø Foret12
  • hmin - Min. épaisseur du support105
APX16145M16 x 145 Ø1628I251008423533775924
  • tfix - Épaisseur max. à fixer28
  • SW - Schlüsselweite24
  • df - Ø Élément à fixer18
  • Tins - Tins -100
  • hef - Profondeur effective85
  • hnom - Min. profondeur cheville97
  • h1 - Profondeur min. de perçade105
  • d0 - Ø Foret16
  • hmin - Min. épaisseur du support130
APX16175M16 x 175 Ø1658K25508423533775931
  • tfix - Épaisseur max. à fixer58
  • SW - Schlüsselweite24
  • df - Ø Élément à fixer18
  • Tins - Tins -100
  • hef - Profondeur effective85
  • hnom - Min. profondeur cheville97
  • h1 - Profondeur min. de perçade105
  • d0 - Ø Foret16
  • hmin - Min. épaisseur du support130
APX16220M16 x 220 Ø16103O25508423533775948
  • tfix - Épaisseur max. à fixer103
  • SW - Schlüsselweite24
  • df - Ø Élément à fixer18
  • Tins - Tins -100
  • hef - Profondeur effective85
  • hnom - Min. profondeur cheville97
  • h1 - Profondeur min. de perçade105
  • d0 - Ø Foret16
  • hmin - Min. épaisseur du support130
APX16250M16 x 250 Ø16133Q25508423533775955
  • tfix - Épaisseur max. à fixer133
  • SW - Schlüsselweite24
  • df - Ø Élément à fixer18
  • Tins - Tins -100
  • hef - Profondeur effective85
  • hnom - Min. profondeur cheville97
  • h1 - Profondeur min. de perçade105
  • d0 - Ø Foret16
  • hmin - Min. épaisseur du support130
APX20170M20 x 170 Ø2032K20408423533775962
  • tfix - Épaisseur max. à fixer32
  • SW - Schlüsselweite30
  • df - Ø Élément à fixer22
  • Tins - Tins -200
  • hef - Profondeur effective100
  • hnom - Min. profondeur cheville114
  • h1 - Profondeur min. de perçade125
  • d0 - Ø Foret20
  • hmin - Min. épaisseur du support150
APX20200M20 x 200 Ø2062M20408423533775979
  • tfix - Épaisseur max. à fixer62
  • SW - Schlüsselweite30
  • df - Ø Élément à fixer22
  • Tins - Tins -200
  • hef - Profondeur effective100
  • hnom - Min. profondeur cheville114
  • h1 - Profondeur min. de perçade125
  • d0 - Ø Foret20
  • hmin - Min. épaisseur du support150
  • Fixation d’étagères
  • Structures en acier
  • Protections
  • Mobilier urbain
  • Machines
  • Structures en bois
  • Antennes
  • Rampes de balcon
  • Rampes de route
  • Rampes en bois
  • Rampes de plage
  • Plafonniers
  • Faux-plafonds
  • Faux-plafonds
  • Plafonniers
  • Faux-plafonds
  • Plafonniers
  • Faux-plafonds
  • Plafonniers
  • Faux-plafonds
  • Plafonds
  • Plafonds
  • Plafonds
  • Plafonds
  • Plafonniers
icon book
Technical Sheets
icon camera
Multimedia
icon table
Declaration of Performances
DoP_MTP_fr_rev9.pdf

Produits associés

Demandez plus d’informations

TÉCNICAS EXPANSIVAS S.L. informe que les données à caractère personnelles fournies de manière volontaire dont la finalité, cessions prévues et d’autres circonstances, sont indiquées au moment de la prise de données de caractère personne, bien que, suivant le cas, leur finalité peut être l’une des suivantes, l’attention de votre demande, litige ou requise, maintien de la relation établie, la gestion intégrale et commerciale des clients, comptabilité et facturation ou envoi de communication, y compris par courrier électronique, des nouvelles et activités en relation avec TÉCNICAS EXPANSIVAS S.L.

Les données de nos fichiers sont absolument confidentielles et seront traitées avec la plus grande confidentialité et répondent à toutes les exigences prévues par la loi 15/1999 du 13 décembre sur la protection des données personnelles.

Il est recommandé de ne pas envoyer de données strictement personnelles, conformément à la législation de Protection des données, telles que celles relatives à la santé, ces donnée n'étant pas cryptées.

L’usager peut à tout moment exercer son droit d'accès, de rectification, d'annulation et d'opposition en vertu des dispositions au Règlement Général sur la Protection des Données 2016 (RGPD) en envoyant une lettre accompagnée d'une photocopie de votre pièce d’identité, à P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja).
Lire plus
MTP-X

MTP-X

Homologué ATE Opt.1. Tige zinguée. Bague ATLANTIS C3-L
Fixations métalliques
Fixations chimiques
Fixations plastiques
Fixations et accesoires pour systèmes d´isolation thermique (ITE)
Fixations pour matériaux creux
Rivets
Accessoires pour câbles à maillons de chaîne et clôtures
Fixations et accessoires pour plaques de plâtre
Fixation directe
Vis pour toitures et façades
Vis auto-perceuses, filetées à tôle et PVC
Vis pour bois
Pointes, pitons et crochets
Connecteurs pour bois
Boulonnerie normalisée
Forets, embouts et accessoires
Colliers métalliques lourds
Colliers métalliques légers
Systèmes de protection contre les incendies
Crochets pour gouttière
Colliers plastiques
Profilés et support
Systèmes d’installation et fixations pour panneaux solaires
Systèmes de fixation rapide sur poutre
Tige filetée et accessoires de fixation
Fixations pour sanitaires et climatisation
DIY

FORMATION TECHNIQUE

Notre département d’ingénierie propose des formations spécifiques et personnalisées dans les différents domaines associés à la fixation : fixations métalliques ou chimiques, systèmes d’installation, réglementations, calculs, etc.

TÉCNICAS EXPANSIVAS S.L. informe que les données à caractère personnelles fournies de manière volontaire dont la finalité, cessions prévues et d’autres circonstances, sont indiquées au moment de la prise de données de caractère personne, bien que, suivant le cas, leur finalité peut être l’une des suivantes, l’attention de votre demande, litige ou requise, maintien de la relation établie, la gestion intégrale et commerciale des clients, comptabilité et facturation ou envoi de communication, y compris par courrier électronique, des nouvelles et activités en relation avec TÉCNICAS EXPANSIVAS S.L.

Les données de nos fichiers sont absolument confidentielles et seront traitées avec la plus grande confidentialité et répondent à toutes les exigences prévues par la loi 15/1999 du 13 décembre sur la protection des données personnelles.

Il est recommandé de ne pas envoyer de données strictement personnelles, conformément à la législation de Protection des données, telles que celles relatives à la santé, ces donnée n'étant pas cryptées.

L’usager peut à tout moment exercer son droit d'accès, de rectification, d'annulation et d'opposition en vertu des dispositions au Règlement Général sur la Protection des Données 2016 (RGPD) en envoyant une lettre accompagnée d'une photocopie de votre pièce d’identité, à P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja).
Lire plus

VISITES SUR LE CHANTIER

La relation avec nos clients ne s’arrête pas à la vente de nos produits. Chez INDEX®, nous comprenons qu’il est très souvent nécessaire d’être accompagné sur le chantier, où notre expérience est la meilleure alliée pour que tout soit parfait. Nos ingénieurs et techniciens aideront les responsables de chaque projet dans la planification et la sélection de la meilleure solution, afin d’économiser du temps et des coûts de la manière la plus efficace.

TÉCNICAS EXPANSIVAS S.L. informe que les données à caractère personnelles fournies de manière volontaire dont la finalité, cessions prévues et d’autres circonstances, sont indiquées au moment de la prise de données de caractère personne, bien que, suivant le cas, leur finalité peut être l’une des suivantes, l’attention de votre demande, litige ou requise, maintien de la relation établie, la gestion intégrale et commerciale des clients, comptabilité et facturation ou envoi de communication, y compris par courrier électronique, des nouvelles et activités en relation avec TÉCNICAS EXPANSIVAS S.L.

Les données de nos fichiers sont absolument confidentielles et seront traitées avec la plus grande confidentialité et répondent à toutes les exigences prévues par la loi 15/1999 du 13 décembre sur la protection des données personnelles.

Il est recommandé de ne pas envoyer de données strictement personnelles, conformément à la législation de Protection des données, telles que celles relatives à la santé, ces donnée n'étant pas cryptées.

L’usager peut à tout moment exercer son droit d'accès, de rectification, d'annulation et d'opposition en vertu des dispositions au Règlement Général sur la Protection des Données 2016 (RGPD) en envoyant une lettre accompagnée d'une photocopie de votre pièce d’identité, à P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja).
Lire plus

SERVICES D’INGÉNIERIE ET RÉALISATION DE CALCULS

TÉCNICAS EXPANSIVAS S.L. informe que les données à caractère personnelles fournies de manière volontaire dont la finalité, cessions prévues et d’autres circonstances, sont indiquées au moment de la prise de données de caractère personne, bien que, suivant le cas, leur finalité peut être l’une des suivantes, l’attention de votre demande, litige ou requise, maintien de la relation établie, la gestion intégrale et commerciale des clients, comptabilité et facturation ou envoi de communication, y compris par courrier électronique, des nouvelles et activités en relation avec TÉCNICAS EXPANSIVAS S.L.

Les données de nos fichiers sont absolument confidentielles et seront traitées avec la plus grande confidentialité et répondent à toutes les exigences prévues par la loi 15/1999 du 13 décembre sur la protection des données personnelles.

Il est recommandé de ne pas envoyer de données strictement personnelles, conformément à la législation de Protection des données, telles que celles relatives à la santé, ces donnée n'étant pas cryptées.

L’usager peut à tout moment exercer son droit d'accès, de rectification, d'annulation et d'opposition en vertu des dispositions au Règlement Général sur la Protection des Données 2016 (RGPD) en envoyant une lettre accompagnée d'une photocopie de votre pièce d’identité, à P.I. La Portalada II | c/ Segador 13, 26006 | Logroño (La Rioja).
Lire plus
