Betonschraube mit Versenkter Kopf THA

Betonschraube mit Versenkter Kopf. Für hohe Belastungen in gerissenem und ungerissenem Beton. Abnehmbar und wiederverwendbar. Zugelassen nach ETE Opt.1. aus ATLANTIS C3-H beschichtetem Stahl.

ZULASSUNGEN UND ZERTIFIKATE

+ info

CODE	Ø BOHRERNENNDURCHMESSER X LÄNGE	Nº ANTRIEB	KLEMMSTÄRKE (mm)	Stk Verpackung	Stk Umverpackung	EAN
THA05040	Ø5 x 40	TX25	5	100	2.400	8423533844859
	t_fix- Dicke des Anbauteils5 SW - SchlüsselweiteTX25 d_f - Ø Durchgangsbohrung im Anbauteil8 T_ins- Montagedrehmoment (Nm)8 h_nom - Gesamtlänge des Ankers im Beton35 h₁ - Min. Bohrlochtiefe45 d₀ - Ø Bohrdurchmesser5 h_min- Min. Dicke des Anbauteils80 L - Länge40
THA05060	Ø5 x 60	TX25	15	100	1.200	8423533844866
	t_fix- Dicke des Anbauteils15 SW - SchlüsselweiteTX25 d_f - Ø Durchgangsbohrung im Anbauteil8 T_ins- Montagedrehmoment (Nm)8 h_nom - Gesamtlänge des Ankers im Beton45 h₁ - Min. Bohrlochtiefe55 d₀ - Ø Bohrdurchmesser5 h_min- Min. Dicke des Anbauteils80 L - Länge60
THA05080	Ø5 x 80	TX25	35	50	800	8423533844873
	t_fix- Dicke des Anbauteils35 SW - SchlüsselweiteTX25 d_f - Ø Durchgangsbohrung im Anbauteil8 T_ins- Montagedrehmoment (Nm)8 h_nom - Gesamtlänge des Ankers im Beton45 h₁ - Min. Bohrlochtiefe55 d₀ - Ø Bohrdurchmesser5 h_min- Min. Dicke des Anbauteils80 L - Länge80
THA05100	Ø5 x 100	TX25	55	50	800	8423533844880
	t_fix- Dicke des Anbauteils55 SW - SchlüsselweiteTX25 d_f - Ø Durchgangsbohrung im Anbauteil8 T_ins- Montagedrehmoment (Nm)8 h_nom - Gesamtlänge des Ankers im Beton45 h₁ - Min. Bohrlochtiefe55 d₀ - Ø Bohrdurchmesser5 h_min- Min. Dicke des Anbauteils80 L - Länge100
THA06045	Ø6 x 45	TX30	10	100	1.600	8423533844897
	t_fix- Dicke des Anbauteils10 SW - SchlüsselweiteTX30 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)10 h_nom - Gesamtlänge des Ankers im Beton35 h₁ - Min. Bohrlochtiefe45 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge45
THA06050	Ø6 x 50	TX30	15	100	1.200	8423533844903
	t_fix- Dicke des Anbauteils15 SW - SchlüsselweiteTX30 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)10 h_nom - Gesamtlänge des Ankers im Beton35 h₁ - Min. Bohrlochtiefe45 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge50
THA06060	Ø6 x 60	TX30	5	100	1.200	8423533844910
	t_fix- Dicke des Anbauteils5 SW - SchlüsselweiteTX30 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)10 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe65 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge60
THA06080	Ø6 x 80	TX30	25	100	600	8423533844927
	t_fix- Dicke des Anbauteils25 SW - SchlüsselweiteTX30 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)10 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe65 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge80
THA06100	Ø6 x 100	TX30	45	100	600	8423533907912
	t_fix- Dicke des Anbauteils45 SW - SchlüsselweiteTX30 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)10 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe65 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge100
THA06120	Ø6 x 120	TX30	65	100	400	8423533844934
	t_fix- Dicke des Anbauteils65 SW - SchlüsselweiteTX30 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)10 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe65 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge120
THA06140	Ø6 x 140	TX30	85	100	600	8423533844941
	t_fix- Dicke des Anbauteils85 SW - SchlüsselweiteTX30 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)10 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe65 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge140
THA08060	Ø8 x 60	TX45	10	50	200	8423533844958
	t_fix- Dicke des Anbauteils10 SW - SchlüsselweiteTX45 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)20 h_nom - Gesamtlänge des Ankers im Beton50 h₁ - Min. Bohrlochtiefe60 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge60
THA08080	Ø8 x 80	TX45	15	25	400	8423533844965
	t_fix- Dicke des Anbauteils15 SW - SchlüsselweiteTX45 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)20 h_nom - Gesamtlänge des Ankers im Beton65 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge80
THA08100	Ø8 x 100	TX45	35	25	400	8423533844972
	t_fix- Dicke des Anbauteils35 SW - SchlüsselweiteTX45 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)20 h_nom - Gesamtlänge des Ankers im Beton65 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge100
THA08120	Ø8 x 120	TX45	55	25	400	8423533844989
	t_fix- Dicke des Anbauteils55 SW - SchlüsselweiteTX45 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)20 h_nom - Gesamtlänge des Ankers im Beton65 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge120
THA10100	Ø10 x 100	TX50	15	25	300	8423533844996
	t_fix- Dicke des Anbauteils15 SW - SchlüsselweiteTX50 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)30 h_nom - Gesamtlänge des Ankers im Beton85 h₁ - Min. Bohrlochtiefe95 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils135 L - Länge100
THA10120	Ø10 x 120	TX50	35	25	200	8423533845009
	t_fix- Dicke des Anbauteils35 SW - SchlüsselweiteTX50 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)30 h_nom - Gesamtlänge des Ankers im Beton85 h₁ - Min. Bohrlochtiefe95 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils135 L - Länge120

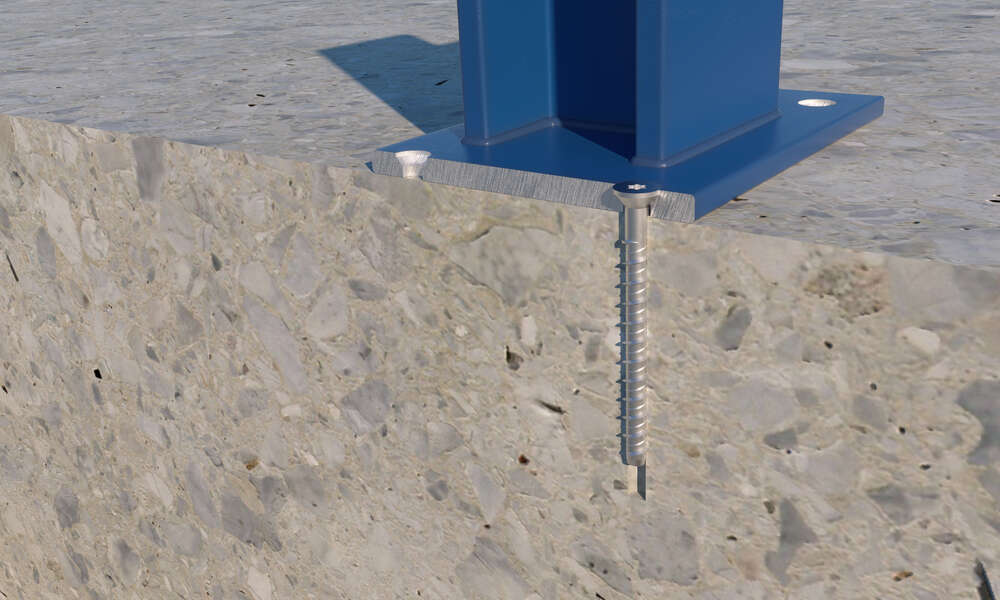

Anclaje metálico para hormigón con cabeza avellanada. Indicado para aplicaciones en hormigón fisurado y no fisurado. Está fabricado en acero al carbono estampado de alta resistencia, con un recubrimiento ATLANTIS C3-H que le confiere una mayor protección contra la corrosión en atmósferas de categoría C3, acorde a la norma ISO 9223. Este tipo de anclaje funciona por interferencia mecánica entre la rosca y el material base, lo que genera una baja carga sobre el hormigón, permitiendo una distancia mínima entre los anclajes y el borde del elemento de hormigón. Además, se trata de un tipo de anclaje desmontable, perfecto para aplicaciones temporales o que deban ajustarse, como barandillas, estructuras de acero, canales, maquinaria, calderas, señales o asientos, entre otras. Cuentan con un cuidado diseño que incluye una rosca doble patentada, diseñada para incrustarse profundamente en el hormigón y garantizar las máximas cargas. Además, su punta está templada para garantizar una mayor dureza, durabilidad y facilidad durante la instalación. Para garantizar su seguridad, estos tornillos para hormigón han sido homologados acorde a los más altos estándares de calidad según las normas ETA 20/0046 y ETA 20/0494. Además cuentan con homologación de resistencia a fuego R30-R120 en hormigón y homologación sísmica C1&C2. INDEX A PERFECT FIXING dispone de una amplia gama de medidas de esta fijación, desde Ø5 x 40 mm hasta Ø10 x 120 mm. Además, también dispone de 9 modelos de cabezas diferentes.

Strukturelle Anwendungen

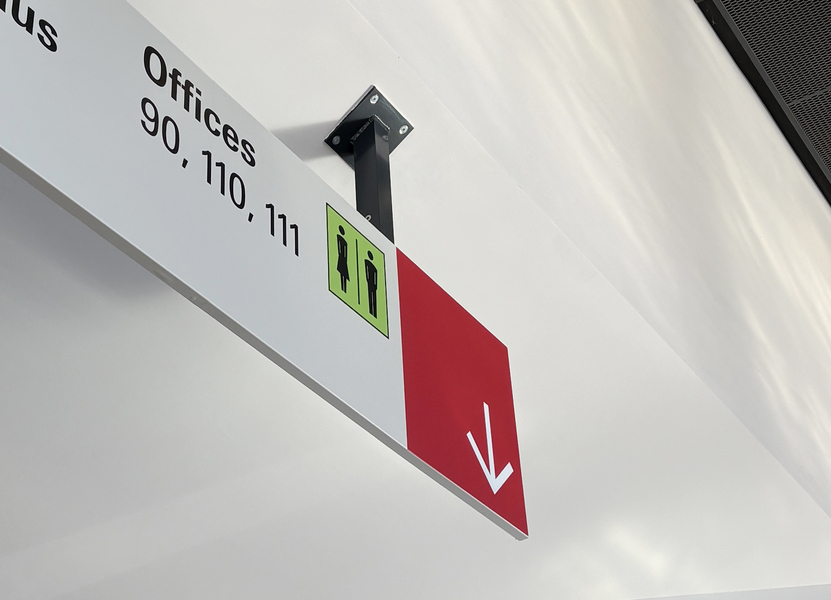

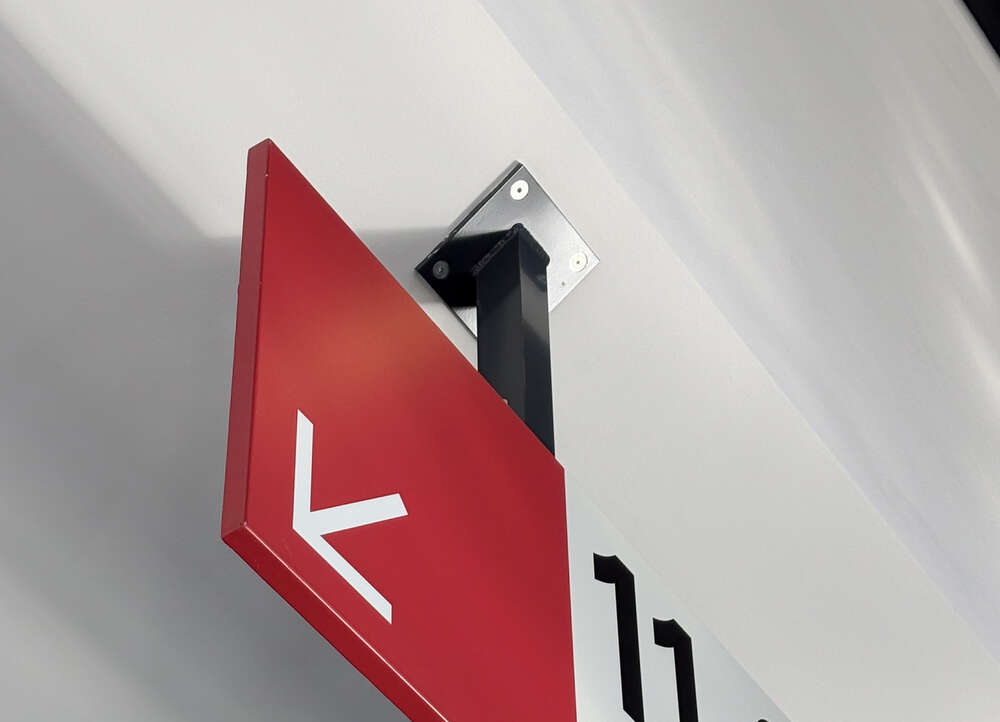

Provisorische Markisen oder Beschilderungen
Sitzplätze in Stadien
Holz-Beton-Strukturen
Geländer und Zäune

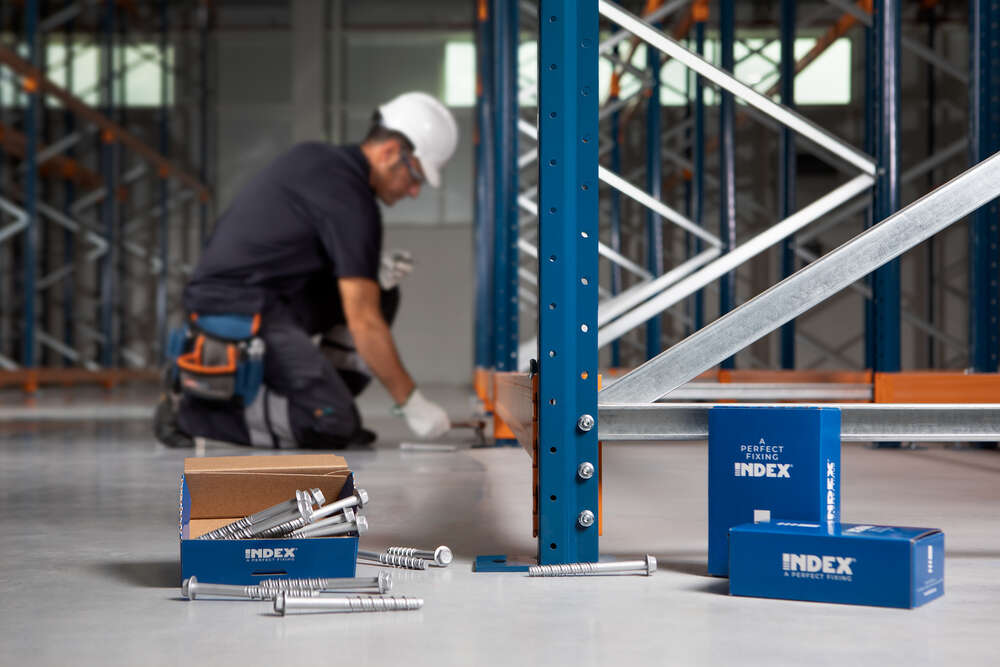

Regale und Gestelle
Strukturelle Träger und Säulen

THA

ETA_THE_Part6_de_rev1.pdf

Video

DoP_THE_de_rev7.pdf

B-HDS

SDS-Plus-Bohrer hochwertig. SDS-Plus-Bohrer, hochwertig

THE

Betonschraube. ATLANTIS C3-H-Beschichtung. ETB-Zulassung Opt.1. Sechskantkopf

TFE

Betonschraube. Verzinkt-Beschichtung. ETB-Zulassung Opt.1. Sechskantkopf

THT

Betonschraube. ATLANTIS C3-H-Beschichtung. ETB-Zulassung Opt.1. Niedriger Rundkopf

THP

Betonschraube. ATLANTIS C3-H-Beschichtung. ETB-Zulassung Opt.1. Rundkopf

TFS

Betonschraube. Verzinkt-Beschichtung. ETB-Zulassung Opt.1. Bolzen
