a perfect fixing for your business

Produkte / Verankerungen / Metallanker / MTP / Produkte / MTP-A4

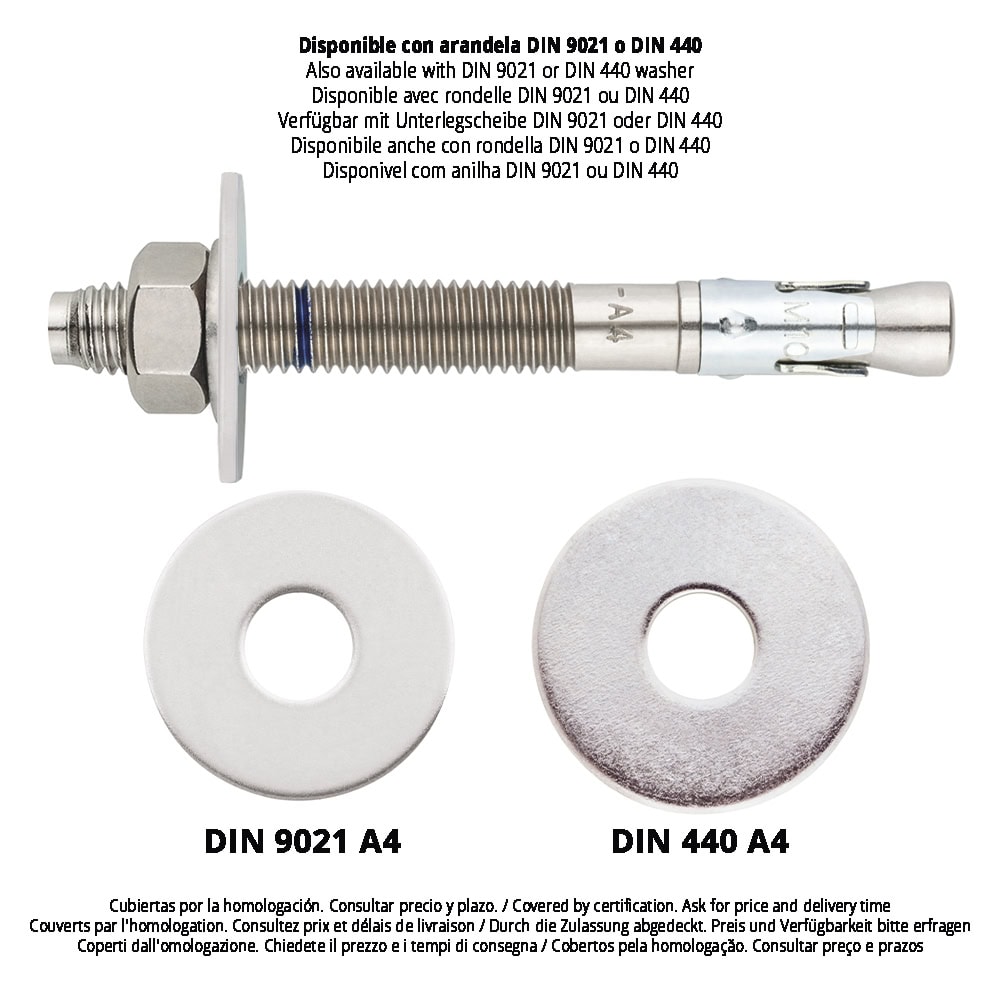

Edelstahl-Keilanker MTP-A4

Spreizdübel mit Außengewinde für hohe Lasten in gerissenem und ungerissenem Beton. Einbau durch kontrolliertes Drehmoment. ETE Opt.1 zugelassen für strukturelle Befestigungen in Beton. Schaft und Klammer aus rostfreiem Stahl A4, der eine lange Lebensdauer in einer Vielzahl von Umgebungen gewährleistet.

ZULASSUNGEN UND ZERTIFIKATE

+ info

CODE	ABMESSUNG	KLEMMSTÄRKE (mm)	MINDESTBAUTEILDICKE	BUCHSTABE (LÄNGE)	Stk Verpackung	Stk Umverpackung	EAN
APA408075	M8 x 75 Ø8	9	100	C	100	600	8423533769831
	t_fix- Dicke des Anbauteils9 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)15 h_ef - Effektive Verankerungstiefe48 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe60 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge75
APA408095	M8 x 95 Ø8	29	100	E	100	600	8423533866325
	t_fix- Dicke des Anbauteils29 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)15 h_ef - Effektive Verankerungstiefe48 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe60 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge95
APA408115	M8 x 115 Ø8	49	100	G	100	400	8423533769855
	t_fix- Dicke des Anbauteils49 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)15 h_ef - Effektive Verankerungstiefe48 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe60 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge115
APA408135	M8 x 135 Ø8	69	100	H	50	300	8423533769862
	t_fix- Dicke des Anbauteils69 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)15 h_ef - Effektive Verankerungstiefe48 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe60 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge135
APA410090	M10 x 90 Ø10	10	120	E	100	400	8423533769886
	t_fix- Dicke des Anbauteils10 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)30 h_ef - Effektive Verankerungstiefe60 h_nom - Gesamtlänge des Ankers im Beton68 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils120 L - Länge90
APA410105	M10 x 105 Ø10	25	120	F	50	300	8423533769893
	t_fix- Dicke des Anbauteils25 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)30 h_ef - Effektive Verankerungstiefe60 h_nom - Gesamtlänge des Ankers im Beton68 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils120 L - Länge105
APA410115	M10 x 115 Ø10	35	120	G	50	300	8423533769909
	t_fix- Dicke des Anbauteils35 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)30 h_ef - Effektive Verankerungstiefe60 h_nom - Gesamtlänge des Ankers im Beton68 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils120 L - Länge115
APA410135	M10 x 135 Ø10	55	120	H	50	300	8423533769916
	t_fix- Dicke des Anbauteils55 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)30 h_ef - Effektive Verankerungstiefe60 h_nom - Gesamtlänge des Ankers im Beton68 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils120 L - Länge135
APA410165	M10 x 165 Ø10	85	120	K	50	100	8423533866332
	t_fix- Dicke des Anbauteils85 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)30 h_ef - Effektive Verankerungstiefe60 h_nom - Gesamtlänge des Ankers im Beton68 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils120 L - Länge165
APA410185	M10 x 185 Ø10	105	120	L	50	100	8423533769930
	t_fix- Dicke des Anbauteils105 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)30 h_ef - Effektive Verankerungstiefe60 h_nom - Gesamtlänge des Ankers im Beton68 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils120 L - Länge185
APA412110	M12 x 110 Ø12	14	140	F	50	200	8423533769947
	t_fix- Dicke des Anbauteils14 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton80 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils140 L - Länge110
APA412120	M12 x 120 Ø12	24	140	G	50	200	8423533769954
	t_fix- Dicke des Anbauteils24 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton80 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils140 L - Länge120
APA412130	M12 x 130 Ø12	34	140	H	50	200	8423533866349
	t_fix- Dicke des Anbauteils34 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton80 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils140 L - Länge130
APA412150	M12 x 150 Ø12	54	140	I	50	100	8423533866356
	t_fix- Dicke des Anbauteils54 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton80 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils140 L - Länge150
APA412180	M12 x 180 Ø12	84	140	L	50	150	8423533866363
	t_fix- Dicke des Anbauteils84 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton80 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils140 L - Länge180
APA412200	M12 x 200 Ø12	104	140	M	50	100	8423533769985
	t_fix- Dicke des Anbauteils104 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton80 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils140 L - Länge200
APA416125	M16 x 125 Ø16	8	170	G	50	100	8423533866370
	t_fix- Dicke des Anbauteils8 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)100 h_ef - Effektive Verankerungstiefe85 h_nom - Gesamtlänge des Ankers im Beton97 h₁ - Min. Bohrlochtiefe105 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils170 L - Länge125
APA416145	M16 x 145 Ø16	28	170	I	25	100	8423533866387
	t_fix- Dicke des Anbauteils28 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)100 h_ef - Effektive Verankerungstiefe85 h_nom - Gesamtlänge des Ankers im Beton97 h₁ - Min. Bohrlochtiefe105 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils170 L - Länge145
APA416175	M16 x 175 Ø16	58	170	K	25	50	8423533866394
	t_fix- Dicke des Anbauteils58 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)100 h_ef - Effektive Verankerungstiefe85 h_nom - Gesamtlänge des Ankers im Beton97 h₁ - Min. Bohrlochtiefe105 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils170 L - Länge175
APA416190	M16 x 190 Ø16	73	170	L	25	50	8423533866400
	t_fix- Dicke des Anbauteils73 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)100 h_ef - Effektive Verankerungstiefe85 h_nom - Gesamtlänge des Ankers im Beton97 h₁ - Min. Bohrlochtiefe105 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils170 L - Länge190
APA416220	M16 x 220 Ø16	103	170	O	20	40	8423533770028
	t_fix- Dicke des Anbauteils103 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)100 h_ef - Effektive Verankerungstiefe85 h_nom - Gesamtlänge des Ankers im Beton97 h₁ - Min. Bohrlochtiefe105 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils170 L - Länge220
APA420200	M20 x 200 Ø20	62	200	M	20	40	8423533866417
	t_fix- Dicke des Anbauteils62 SW - Schlüsselweite30 d_f - Ø Durchgangsbohrung im Anbauteil22 T_ins- Montagedrehmoment (Nm)200 h_ef - Effektive Verankerungstiefe100 h_nom - Gesamtlänge des Ankers im Beton114 h₁ - Min. Bohrlochtiefe125 d₀ - Ø Bohrdurchmesser20 h_min- Min. Dicke des Anbauteils200 L - Länge200
APA420240	M20 x 240 Ø20	102	200	P	15	30	8423533866424
	t_fix- Dicke des Anbauteils102 SW - Schlüsselweite30 d_f - Ø Durchgangsbohrung im Anbauteil22 T_ins- Montagedrehmoment (Nm)200 h_ef - Effektive Verankerungstiefe100 h_nom - Gesamtlänge des Ankers im Beton114 h₁ - Min. Bohrlochtiefe125 d₀ - Ø Bohrdurchmesser20 h_min- Min. Dicke des Anbauteils200 L - Länge240
APA420285	M20 x 285 Ø20	147	200	S	10	20	8423533866431
	t_fix- Dicke des Anbauteils147 SW - Schlüsselweite30 d_f - Ø Durchgangsbohrung im Anbauteil22 T_ins- Montagedrehmoment (Nm)200 h_ef - Effektive Verankerungstiefe100 h_nom - Gesamtlänge des Ankers im Beton114 h₁ - Min. Bohrlochtiefe125 d₀ - Ø Bohrdurchmesser20 h_min- Min. Dicke des Anbauteils200 L - Länge285

Geeignet für Kletterausrüstungen in Außenbereichen ohne Probleme mit Spannungsrisskorrosion. SCC (Chlor- und Schwefel-Ionen).

Befestigung von Regalen
Stahlkonstruktionen
Schutzvorrichtungen
Straßenmöbel
Maschinen
Holzkonstruktionen
Antennen
Balkongeländer
Straßengeländer
Holzgeländer
Strandgeländer
Deckenleuchten
Zwischendecken
Decken

FT_MTPA4_de_rev6.pdf

FTA_MTPA4_en_rev6.pdf

VdS_rev2.pdf

ETA_MTP_G_X_AT_A4_de_rev8.pdf

Video

DoP_MTP_de_rev9.pdf

THE

Betonschraube. ATLANTIS C3-H-Beschichtung. ETB-Zulassung Opt.1. Sechskantkopf

TFE

Betonschraube. Verzinkt-Beschichtung. ETB-Zulassung Opt.1. Sechskantkopf

B-HDS

SDS-Plus-Bohrer hochwertig. SDS-Plus-Bohrer, hochwertig

MTP

Bolzenanker für schwere Lasten in gerissenem und ungerissenem Beton. ETB-Zulassung Opt.1. Verzinkte Achse. Rostfreier Clip A4

MTP-X

Bolzenanker für schwere Lasten in gerissenem und ungerissenem Beton. ETB-Zulassung Opt.1. Verzinkte Achse. ATLANTIS C3-L Clip

MTH

Bolzenanker für schwere Lasten in ungerissenem Beton. ETB-Zulassung Opt.7. Verzinkte Achse. Verzinkter Clip
