Bolzenanker Rostfreie MTH-A4

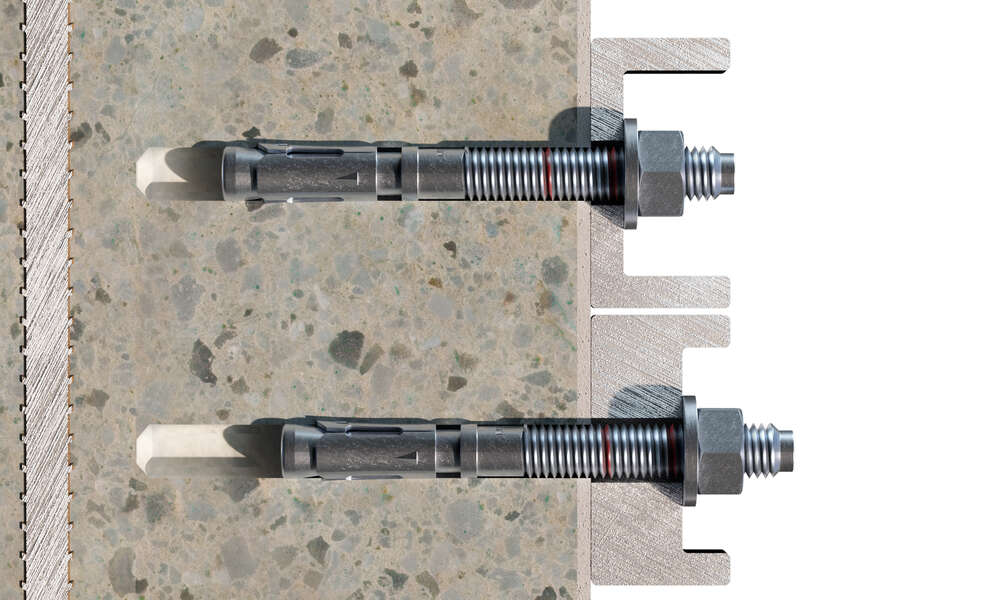

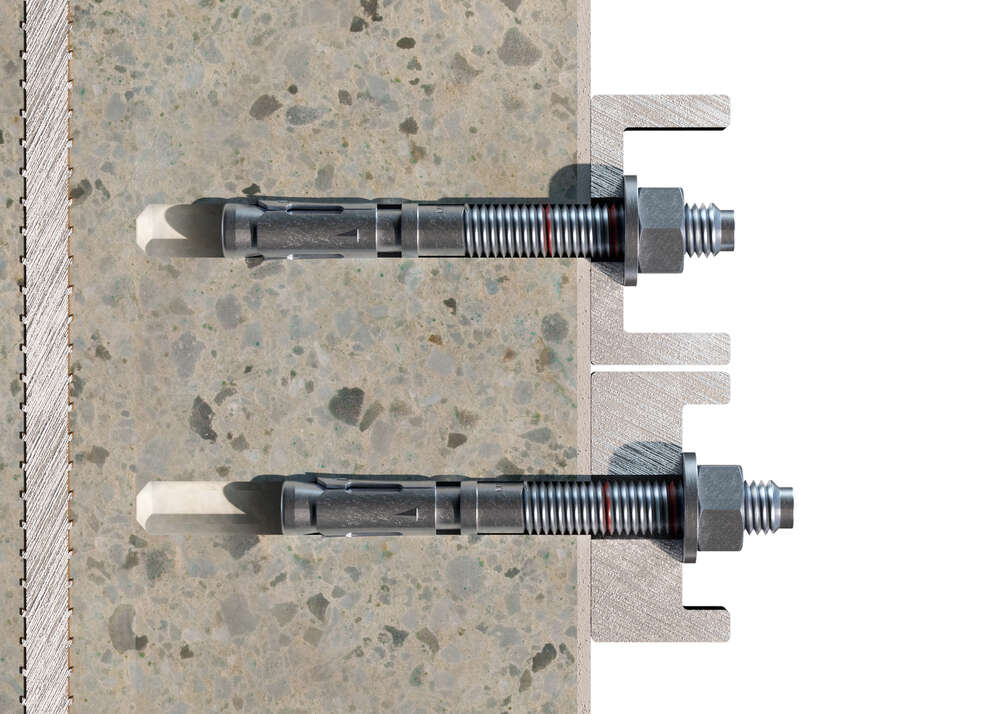

Bolzenanker für hohe Lasten, drehmomentgesteuerte Spreizung. Der Schaft und die Klammern sind aus verzinktem Stahl und ermöglichen sichere und starke Befestigungen in Materialien wie ungerissenem Beton, Stahlbeton oder Stein.

ZULASSUNGEN UND ZERTIFIKATE

+ info

CODE	ABMESSUNG	KLEMMSTÄRKE (mm)	MINDESTBAUTEILDICKE	BUCHSTABE (LÄNGE)	Stk VerpackungStk/Sichfensterverpackungen	Stk UmverpackungSichfensterverpackungen/Masterbox	EAN
MIA406045	M6 x 45 Ø6	1	100	A	200	1.200	8423533579645
	t_fix- Dicke des Anbauteils1 SW - Schlüsselweite10 d_f - Ø Durchgangsbohrung im Anbauteil7 T_ins- Montagedrehmoment (Nm)7 h_ef - Effektive Verankerungstiefe25 h_nom - Gesamtlänge des Ankers im Beton35 h₁ - Min. Bohrlochtiefe40 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge45
MIA406060	M6 x 60 Ø6	2	100	B	200	1.200	8423533579652
	t_fix- Dicke des Anbauteils2 SW - Schlüsselweite10 d_f - Ø Durchgangsbohrung im Anbauteil7 T_ins- Montagedrehmoment (Nm)7 h_ef - Effektive Verankerungstiefe40 h_nom - Gesamtlänge des Ankers im Beton50 h₁ - Min. Bohrlochtiefe55 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge60
MIA406080	M6 x 80 Ø6	22	100	D	200	1.200	8423533579669
	t_fix- Dicke des Anbauteils22 SW - Schlüsselweite10 d_f - Ø Durchgangsbohrung im Anbauteil7 T_ins- Montagedrehmoment (Nm)7 h_ef - Effektive Verankerungstiefe40 h_nom - Gesamtlänge des Ankers im Beton50 h₁ - Min. Bohrlochtiefe55 d₀ - Ø Bohrdurchmesser6 h_min- Min. Dicke des Anbauteils100 L - Länge80
MIA408050	M8 x 50 Ø8	4	100	A	100	800	8423533579676
	t_fix- Dicke des Anbauteils4 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)20 h_ef - Effektive Verankerungstiefe23 h_nom - Gesamtlänge des Ankers im Beton35 h₁ - Min. Bohrlochtiefe40 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge50
MIA408075	M8 x 75 Ø8	5	100	C	100	600	8423533087713
	t_fix- Dicke des Anbauteils5 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)20 h_ef - Effektive Verankerungstiefe48 h_nom - Gesamtlänge des Ankers im Beton60 h₁ - Min. Bohrlochtiefe65 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge75
MIA408090	M8 x 90 Ø8	20	100	E	100	600	8423533579683
	t_fix- Dicke des Anbauteils20 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)20 h_ef - Effektive Verankerungstiefe48 h_nom - Gesamtlänge des Ankers im Beton60 h₁ - Min. Bohrlochtiefe65 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge90
MIA408115	M8 x 115 Ø8	45	100	G	100	400	8423533579690
	t_fix- Dicke des Anbauteils45 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)20 h_ef - Effektive Verankerungstiefe48 h_nom - Gesamtlänge des Ankers im Beton60 h₁ - Min. Bohrlochtiefe65 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge115
MIA410070	M10 x 70 Ø10	3	100	C	100	400	8423533579706
	t_fix- Dicke des Anbauteils3 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)35 h_ef - Effektive Verankerungstiefe42 h_nom - Gesamtlänge des Ankers im Beton54 h₁ - Min. Bohrlochtiefe60 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge70
MIA410090	M10 x 90 Ø10	10	110	E	100	400	8423533087706
	t_fix- Dicke des Anbauteils10 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)35 h_ef - Effektive Verankerungstiefe55 h_nom - Gesamtlänge des Ankers im Beton67 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils110 L - Länge90
MIA410120	M10 x 120 Ø10	40	110	G	50	300	8423533579713
	t_fix- Dicke des Anbauteils40 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)35 h_ef - Effektive Verankerungstiefe55 h_nom - Gesamtlänge des Ankers im Beton67 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils110 L - Länge120
MIA410150	M10 x 150 Ø10	70	110	I	50	200	8423533579720
	t_fix- Dicke des Anbauteils70 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)35 h_ef - Effektive Verankerungstiefe55 h_nom - Gesamtlänge des Ankers im Beton67 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils110 L - Länge150
MIA412075	M12 x 75 Ø12	5	100	C	50	300	8423533579737
	t_fix- Dicke des Anbauteils5 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe43 h_nom - Gesamtlänge des Ankers im Beton55 h₁ - Min. Bohrlochtiefe60 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils100 L - Länge75
MIA412090	M12 x 90 Ø12	13	100	D	50	200	8423533579744
	t_fix- Dicke des Anbauteils13 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe50 h_nom - Gesamtlänge des Ankers im Beton62 h₁ - Min. Bohrlochtiefe70 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils100 L - Länge90
MIA412110	M12 x 110 Ø12	18	130	F	50	200	8423533087812
	t_fix- Dicke des Anbauteils18 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe65 h_nom - Gesamtlänge des Ankers im Beton77 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils130 L - Länge110
MIA412140	M12 x 140 Ø12	48	130	I	50	200	8423533579751
	t_fix- Dicke des Anbauteils48 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe65 h_nom - Gesamtlänge des Ankers im Beton77 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils130 L - Länge140
MIA416090	M16 x 90 Ø16	4	100	D	25	150	8423533579768
	t_fix- Dicke des Anbauteils4 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)120 h_ef - Effektive Verankerungstiefe49 h_nom - Gesamtlänge des Ankers im Beton69 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils100 L - Länge90
MIA416145	M16 x 145 Ø16	23	168	I	25	100	8423533579775
	t_fix- Dicke des Anbauteils23 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)120 h_ef - Effektive Verankerungstiefe84 h_nom - Gesamtlänge des Ankers im Beton104 h₁ - Min. Bohrlochtiefe110 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils168 L - Länge145
MIA416170	M16 x 170 Ø16	48	168	K	25	75	8423533579782
	t_fix- Dicke des Anbauteils48 SW - Schlüsselweite24 d_f - Ø Durchgangsbohrung im Anbauteil18 T_ins- Montagedrehmoment (Nm)120 h_ef - Effektive Verankerungstiefe84 h_nom - Gesamtlänge des Ankers im Beton104 h₁ - Min. Bohrlochtiefe110 d₀ - Ø Bohrdurchmesser16 h_min- Min. Dicke des Anbauteils168 L - Länge170
MIA420120	M20 x 120 Ø20	5	145	G	20	40	8423533579799
	t_fix- Dicke des Anbauteils5 SW - Schlüsselweite30 d_f - Ø Durchgangsbohrung im Anbauteil22 T_ins- Montagedrehmoment (Nm)240 h_ef - Effektive Verankerungstiefe71 h_nom - Gesamtlänge des Ankers im Beton93 h₁ - Min. Bohrlochtiefe105 d₀ - Ø Bohrdurchmesser20 h_min- Min. Dicke des Anbauteils145 L - Länge120
MIA420170	M20 x 170 Ø20	23	206	K	20	40	8423533579805
	t_fix- Dicke des Anbauteils23 SW - Schlüsselweite30 d_f - Ø Durchgangsbohrung im Anbauteil22 T_ins- Montagedrehmoment (Nm)240 h_ef - Effektive Verankerungstiefe103 h_nom - Gesamtlänge des Ankers im Beton125 h₁ - Min. Bohrlochtiefe135 d₀ - Ø Bohrdurchmesser20 h_min- Min. Dicke des Anbauteils206 L - Länge170
MIA420220	M20 x 220 Ø20	73	206	O	20	40	8423533579812
	t_fix- Dicke des Anbauteils73 SW - Schlüsselweite30 d_f - Ø Durchgangsbohrung im Anbauteil22 T_ins- Montagedrehmoment (Nm)240 h_ef - Effektive Verankerungstiefe103 h_nom - Gesamtlänge des Ankers im Beton125 h₁ - Min. Bohrlochtiefe135 d₀ - Ø Bohrdurchmesser20 h_min- Min. Dicke des Anbauteils206 L - Länge220
VMIA408075	M8 x 75 Ø8	5	100	C	10	8	8423533753830
	t_fix- Dicke des Anbauteils5 SW - Schlüsselweite13 d_f - Ø Durchgangsbohrung im Anbauteil9 T_ins- Montagedrehmoment (Nm)20 h_ef - Effektive Verankerungstiefe48 h_nom - Gesamtlänge des Ankers im Beton60 h₁ - Min. Bohrlochtiefe65 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge75
VMIA410090	M10 x 90 Ø10	10	110	E	8	8	8423533753847
	t_fix- Dicke des Anbauteils10 SW - Schlüsselweite17 d_f - Ø Durchgangsbohrung im Anbauteil12 T_ins- Montagedrehmoment (Nm)35 h_ef - Effektive Verankerungstiefe55 h_nom - Gesamtlänge des Ankers im Beton67 h₁ - Min. Bohrlochtiefe75 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils110 L - Länge90
VMIA412110	M12 x 110 Ø12	18	130	F	6	8	8423533753854
	t_fix- Dicke des Anbauteils18 SW - Schlüsselweite19 d_f - Ø Durchgangsbohrung im Anbauteil14 T_ins- Montagedrehmoment (Nm)60 h_ef - Effektive Verankerungstiefe65 h_nom - Gesamtlänge des Ankers im Beton77 h₁ - Min. Bohrlochtiefe85 d₀ - Ø Bohrdurchmesser12 h_min- Min. Dicke des Anbauteils130 L - Länge110

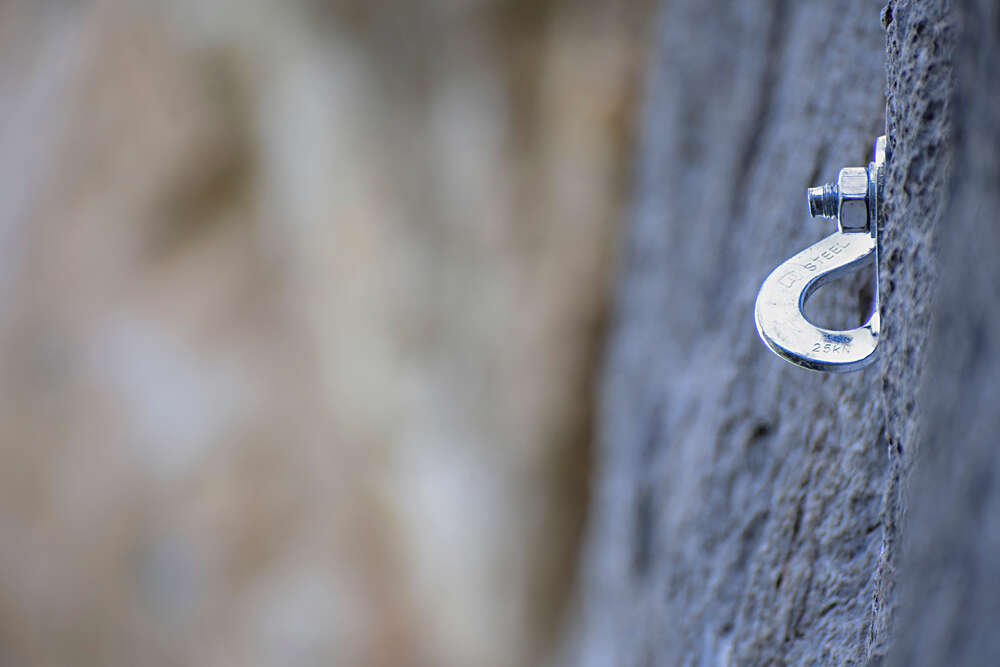

Geeignet für Kletterausrüstungen in Außenbereichen ohne Probleme mit Spannungsrisskorrosion. SCC (Chlor- und Schwefel-Ionen). Die Empfehlungen entsprechen der UNE EN:959 2021.

Befestigung von Regalen
Stahlkonstruktionen
Schutzvorrichtungen
Straßenmöbel
Maschinen
Holzkonstruktionen
Antennen
Balkongeländer
Straßengeländer
Holzgeländer
Strandgeländer
Deckenleuchten
Zwischendecken
Decken
