Stopfen mit verzinkter Sechskantschraube T-NUX E

Hochleistungsdübel aus Nylon, mit Sechskantschraube und TX-Fußabdruck. Multimaterialdübel, der für die Befestigung von Elementen mit mittlerer Belastung in hohlen und festen Materialien verwendet werden kann. Er ist für nicht-strukturelle Anwendungen zugelassen. Die Schraube ist aus verzinktem Stahl gefertigt.

ZULASSUNGEN UND ZERTIFIKATE

+ info

CODE	ABMESSUNG	Nº ANTRIEB	KLEMMSTÄRKE (mm)	Mindestbestellmenge	Stk VerpackungStk/BlisterStk/Sichfensterverpackungen	Stk UmverpackungBlisters/Schachtel BLSichfensterverpackungen/Masterbox	EAN
TNUXE08060	8 x 60 Ø8	SW10/TX30	10	0	50	600	8423533695130

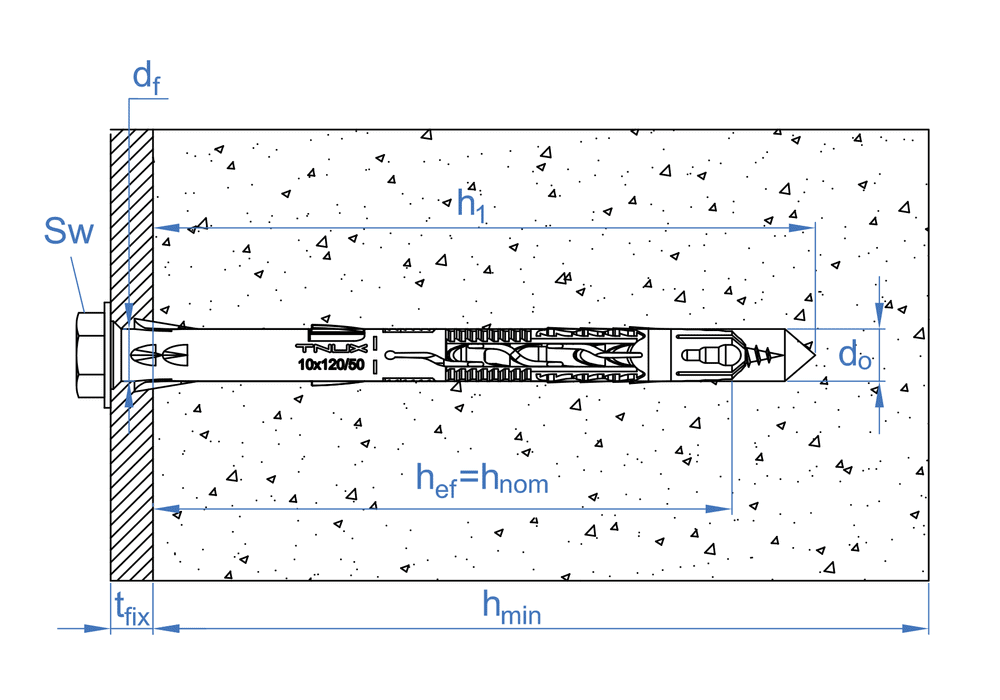

	t_fix- Dicke des Anbauteils10 SW - SchlüsselweiteSW10/TX30 d_f - Ø Durchgangsbohrung im Anbauteil8 - 8,5 h_ef - Effektive Verankerungstiefe50 h_nom - Gesamtlänge des Ankers im Beton50 h₁ - Min. Bohrlochtiefe70 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge60
TNUXE08080	8 x 80 Ø8	SW10/TX30	10	0	50	600	8423533695147
	t_fix- Dicke des Anbauteils10 SW - SchlüsselweiteSW10/TX30 d_f - Ø Durchgangsbohrung im Anbauteil8 - 8,5 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge80
TNUXE08100	8 x 100 Ø8	SW10/TX30	30	0	50	300	8423533695154
	t_fix- Dicke des Anbauteils30 SW - SchlüsselweiteSW10/TX30 d_f - Ø Durchgangsbohrung im Anbauteil8 - 8,5 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge100
TNUXE08120	8 x 120 Ø8	SW10/TX30	50	0	50	300	8423533695161
	t_fix- Dicke des Anbauteils50 SW - SchlüsselweiteSW10/TX30 d_f - Ø Durchgangsbohrung im Anbauteil8 - 8,5 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge120
TNUXE10060	10 x 60 Ø10	SW13/TX40	10	0	50	300	8423533695178
	t_fix- Dicke des Anbauteils10 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe50 h_nom - Gesamtlänge des Ankers im Beton50 h₁ - Min. Bohrlochtiefe70 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge60
TNUXE10080	10 x 80 Ø10	SW13/TX40	10	0	50	300	8423533695314
	t_fix- Dicke des Anbauteils10 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge80
TNUXE10100	10 x 100 Ø10	SW13/TX40	30	0	50	300	8423533695321
	t_fix- Dicke des Anbauteils30 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge100
TNUXE10120	10 x 120 Ø10	SW13/TX40	50	0	50	300	8423533695338
	t_fix- Dicke des Anbauteils50 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge120
TNUXE10140	10 x 140 Ø10	SW13/TX40	70	0	50	200	8423533695345
	t_fix- Dicke des Anbauteils70 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge140
TNUXE10160	10 x 160 Ø10	SW13/TX40	90	0	50	150	8423533695352
	t_fix- Dicke des Anbauteils90 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge160
TNUXE10180	10 x 180 Ø10	SW13/TX40	110	0	50	150	8423533695369
	t_fix- Dicke des Anbauteils110 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge180
TNUXE10200	10 x 200 Ø10	SW13/TX40	130	0	50	150	8423533695376
	t_fix- Dicke des Anbauteils130 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge200
TNUXE10230	10 x 230 Ø10	SW13/TX40	160	0	50	100	8423533695383
	t_fix- Dicke des Anbauteils160 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge230
VTNUXE08080	8 x 80 Ø8	SW10/TX30	10	0	8	8	8423533755292
	t_fix- Dicke des Anbauteils10 SW - SchlüsselweiteSW10/TX30 d_f - Ø Durchgangsbohrung im Anbauteil8 - 8,5 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge80
VTNUXE08100	8 x 100 Ø8	SW10/TX30	30	0	8	8	8423533755308
	t_fix- Dicke des Anbauteils30 SW - SchlüsselweiteSW10/TX30 d_f - Ø Durchgangsbohrung im Anbauteil8 - 8,5 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser8 h_min- Min. Dicke des Anbauteils100 L - Länge100
VTNUXE10080	10 x 80 Ø10	SW13/TX40	10	0	8	8	8423533755315
	t_fix- Dicke des Anbauteils10 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge80
VTNUXE10100	10 x 100 Ø10	SW13/TX40	30	0	8	8	8423533755322
	t_fix- Dicke des Anbauteils30 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge100
BZTNXE10080	10 x 80 Ø10	SW13/TX40	10	0	2	15	8423533422262
	t_fix- Dicke des Anbauteils10 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge80
BZTNXE10100	10 x 100 Ø10	SW13/TX40	30	0	2	15	8423533422279
	t_fix- Dicke des Anbauteils30 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge100
BZTNXE10120	10 x 120 Ø10	SW13/TX40	50	0	2	15	8423533422286
	t_fix- Dicke des Anbauteils50 SW - SchlüsselweiteSW13/TX40 d_f - Ø Durchgangsbohrung im Anbauteil10 - 11 h_ef - Effektive Verankerungstiefe70 h_nom - Gesamtlänge des Ankers im Beton70 h₁ - Min. Bohrlochtiefe90 d₀ - Ø Bohrdurchmesser10 h_min- Min. Dicke des Anbauteils100 L - Länge120
