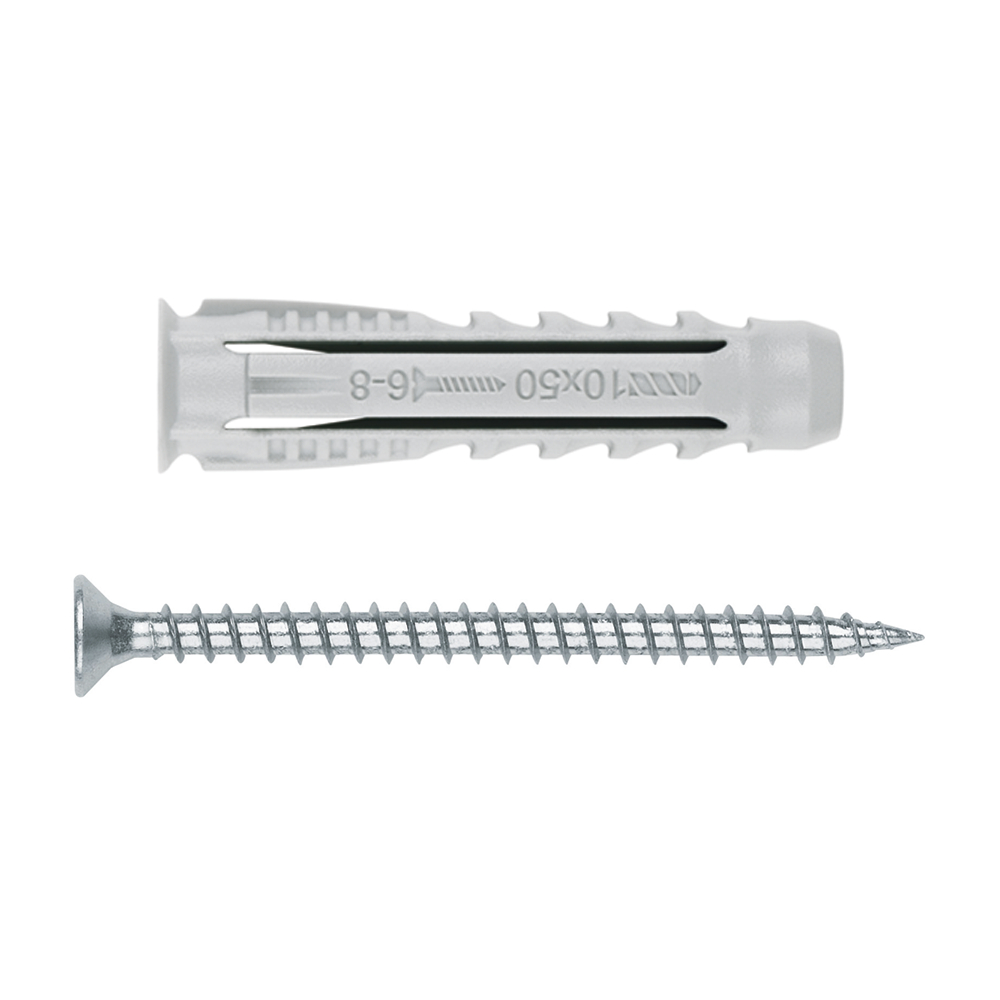

TN4S-Dübel aus Nylon
Mit 4-facher Spreizung für eine gleichmäßige und sichere Befestigung auf allen Arten von Materialien
Dank der 4-Zonen-Spreizung ist er die ideale Befestigung sowohl in Vollmaterial wie Beton, Stein, Vollziegel, Lehmziegel als auch Hohlmaterial wie Hohlbeton, Hohlziegel und Gipskarton (bekannt als Pladur-Platten).
Ein vielseitiger Dübel aus Nylon
4-fache
Spreizung
Der TN4S-Dübel aus Nylon dehnt sich dank seines 4-Zonen-Designs aus und verhakt sich im Material, wodurch Sicherheit und Festigkeit auch in Hohlmaterial oder bei unbekanntem Grundmaterial gewährleistet sind.
Erhältlich in verschiedenen Größen, Durchmessern und Ausführungen
Der TN4S-Dübel aus Nylon ist in einer Ausführung mit Kragen erhältlich, der das Einsinken des Dübels in die Bohrung verhindert, sowie in einer langen Ausführung für Befestigungen mit größeren Bohrtiefen.
Hergestellt aus hochwertigem Nylon
Hergestellt aus hochwertigem Polyamid 6, einem sehr robusten und flexiblen Material, das eine perfekte Spreizung des Dübels ermöglicht.
Garantierte
INDEX®-Qualität
Eigenfertigung unter strengen Kontrollen, die die Qualität garantieren, die uns auszeichnet und Ihnen bei jeder Montage Sicherheit und Vertrauen gibt.
Design und Geometrie des TN4S-Dübels aus Nylon
Auswahltabelle und empfohlene Lasten
| TN4S | TN4S-L | TNAS-A | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Code | TN4S05 | TN4S06 | TN4S08 | TN4S10 | TN4S12 | TN4S14 | TN4S06L | TN4S08L | TN4S10L | TN4SA06 |
| Bohrer | Ø 05 | Ø 06 | Ø 08 | Ø 10 | Ø 12 | Ø 14 | Ø 06 | Ø 08 | Ø 10 | Ø 06 |
Beton C20/25
|
28 kg | 61 kg | 170 kg | 256 kg | 394 kg | 628 kg | 60 kg | – | – | 61 kg |
Porenbeton AAC2
|
4 kg | 5 kg | 9 kg | 9 kg | 17 kg | – | 5 kg | 9 kg | 9 kg | – |
Porenbeton AAC6
|
14 kg | 23 kg | 59 kg | 87 kg | 125 kg | 135 kg | 28 kg | 95 kg | 95 kg | – |
Vollziegel
|
19 kg | 48 kg | 104 kg | 160 kg | 104 kg | 224 kg | 35 kg | 210 kg | 210 kg | – |
Hohlziegel
|
13 kg | 39 kg | 20 kg | 48 kg | 54 kg | 75 kg | 39 kg | 46 kg | 46 kg | 39 kg |
Gipskarton 12,5 mm
|
10 kg | 8 kg | 6 kg | – | – | – | – | – | – | – |
|
Gipskarton 15 mm
|
24 kg | 34 kg | 36 kg | 35 kg | – | – | 34 kg | – | – | – |
|
Doppelter Gipskarton (25 mm)
|
6 kg | 12 kg | 17 kg | 10 kg | – | – | – | – | – | – |
|
Doppelter Gipskarton (30 mm)
|
29 kg | 39 kg | 60 kg | 77 kg | – | – | 39 kg | – | – | – |
| Schraubendurchmesser | Ø 2,5-4 | Ø 3,5-4,5 | Ø 4,5-6 | Ø 06-08 | Ø 08-10 | Ø 10-12 | Ø 3,5-4,5 | Ø 06-08 | Ø 06-08 | Ø 3,5-4,5 |
| Schraubenlänge | L:30 | L:50 | L:50 | L:60 | L:70 | L:80 | L:60 | L:90 | L:90 | L:50 |
Ein Nylon-Dübel für alle Arten von Materialien
Einbauanleitung für den TN4S-Dübel aus Nylon
Um die maximale Leistung der Verankerung zu gewährleisten, ist es wichtig, die im technischen Datenblatt angegebenen Schritte zu befolgen.
Installation von TN4S-L auf beton
Verlegung von TN4S auf hohlziegel
Installation von TN4S-A-dübeln in gipskartonplatten
